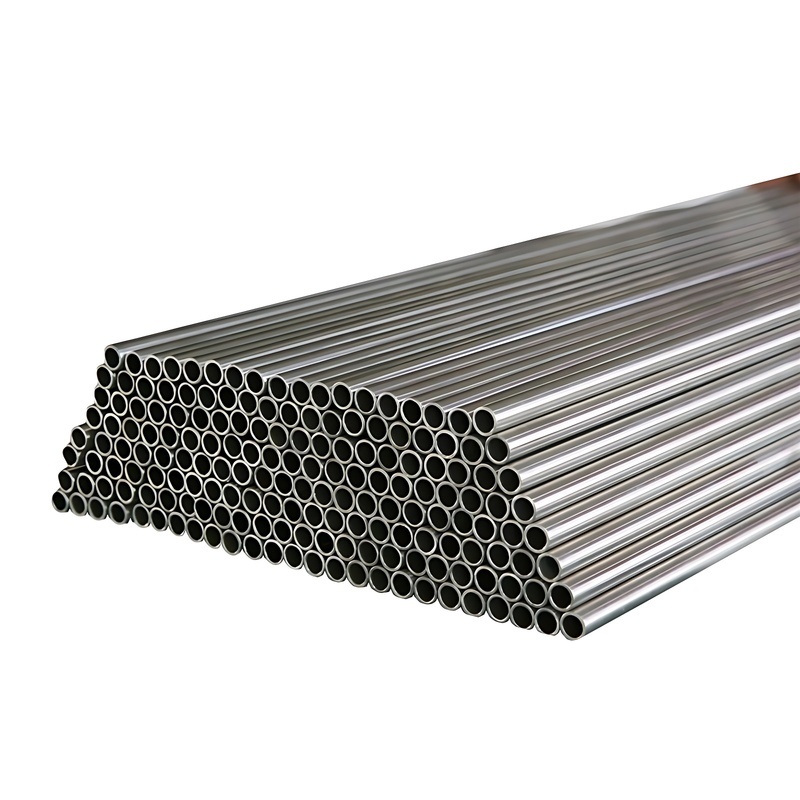

JIS G3459 Bezproblemowy stalowy wymiennik ciepła Rura przewodności termicznej

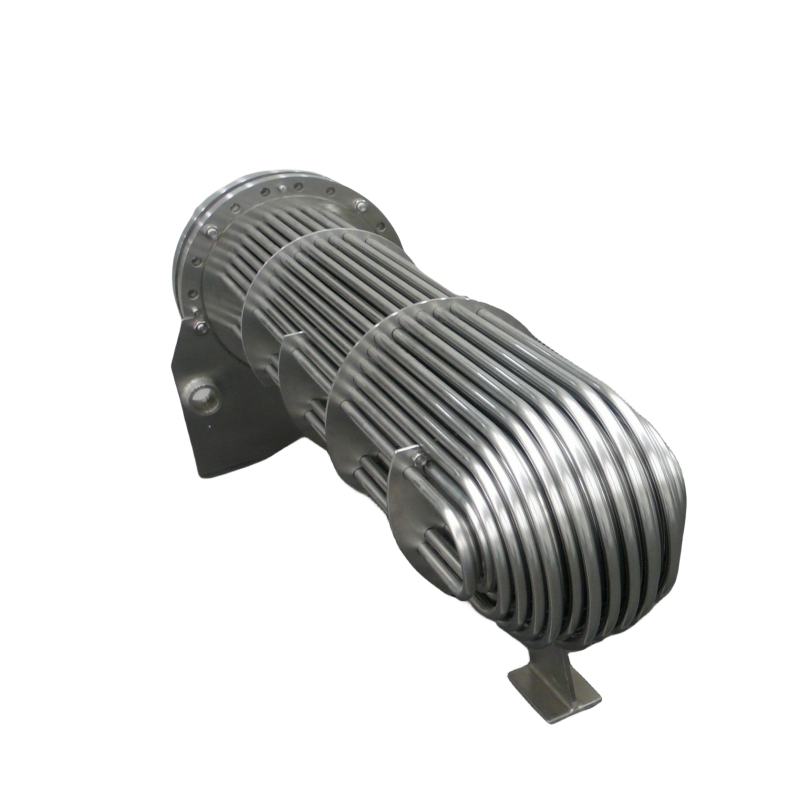

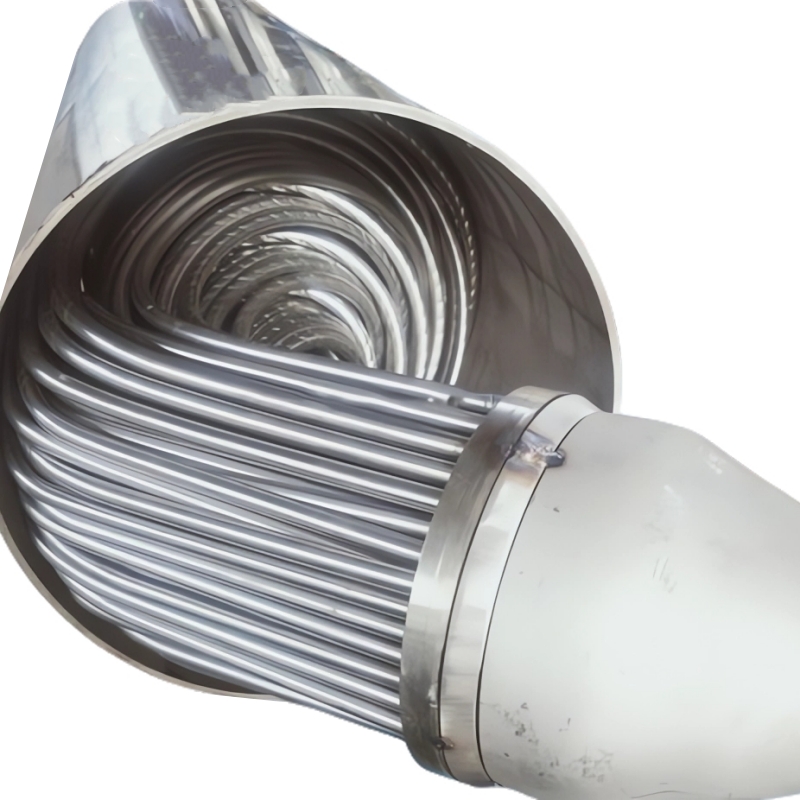

Rurki wymiennika ciepła są używane do chłodzenia, ogrzewania lub podgrzewania płynów, gazów i powietrza. Rurki wymiennika ciepła odgrywają istotną rolę w ułatwianiu procesu przenoszenia ciepła poprzez umożliwienie wymiany energii cieplnej między płynem procesowym a płynem po stronie skorupy.

Aby móc dobrze przenieść ciepło, rura powinna mieć dobrą przewodność cieplną. Ponieważ ciepło jest przenoszone przez rurkę z gorącej strony na zimną stronę, istnieje różnica temperatury na szerokości rurki. Ponieważ materiały rurowe mają różne tendencje do rozszerzania się termicznego w różnych temperaturach, naprężenia termiczne występują podczas pracy. Nie obejmuje to żadnych naprężeń spowodowanych wysokim ciśnieniem wytwarzanym przez sam płyn. Materiał rurkowy powinien być również kompatybilny z płynem bocznym rurki skorupy w dłuższej perspektywie w warunkach pracy (temperatura, ciśnienie, pH itp.), Aby zminimalizować pogorszenie, takie jak korozja.

Nieprawidłowy wybór materiału rurkowego może powodować wyciek rurki między bokami skorupy i rurki, co powoduje zanieczyszczenie krzyżowe płynów i możliwą utratę ciśnienia. Oczywiście, ponieważ rura jest pod ciśnieniem przez długi czas, zmęczenie nastąpi z czasem, co spowoduje wyciek. Kiedy tak się dzieje, jak naprawić rurki wymiany ciepła w wymienniku ciepła?

Wyciek rur wymiany ciepła w zbiornikach ciśnieniowych zwykle występuje w dwóch miejscach, jeden to połączenie rur, a drugie to wyciek samej rurki.

(1) Wyciek w połączeniach rurowych wymienników ciepła ze stali nierdzewnej

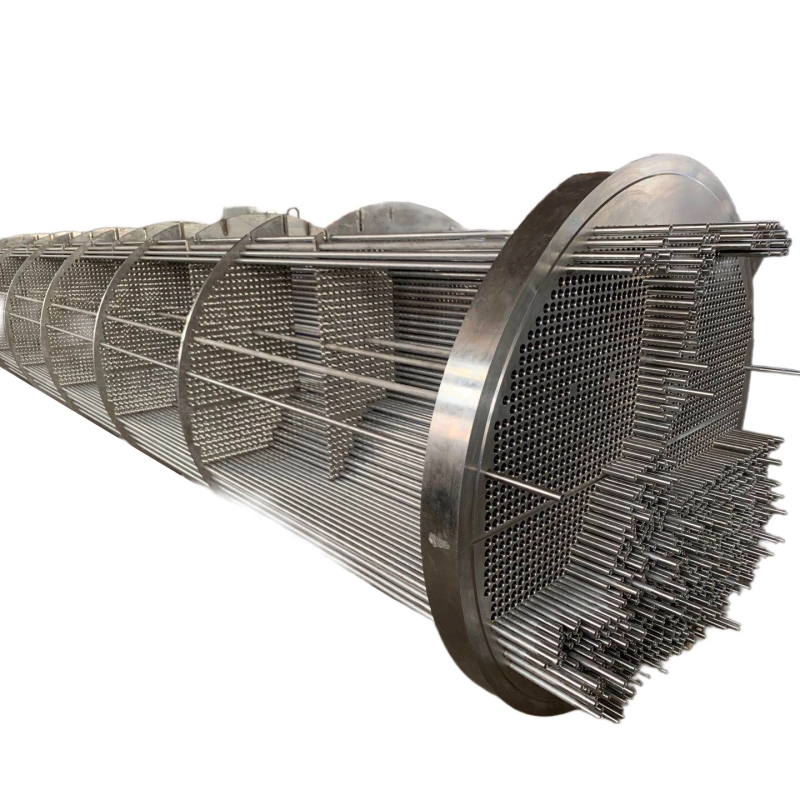

Istnieją trzy główne metody łączenia rur i arkuszy rur: połączenia rozszerzające, spawanie, spawanie i połączenia rozszerzające. Ze względu na fluktuację temperatury i ciśnienia oraz nierównomierne odkształcenie różnicy temperatury, rura rozszerzająca powoduje, że rura się wycofuje, rozluźnia i wycieka z arkusza rurki. W celu wyeliminowania wycieku można zastosować komplementarne rozszerzenie. Jeśli jest to nieskuteczne, można to zrobić ponownie. Dodatkowa ekspansja nie może być więcej niż trzy razy, w przeciwnym razie spowoduje to stwardnienie materiału na otworze płytki rurkowej z powodu zimnej pracy i stanie się mniej napięta.

Jeśli rozszerzenie jest nieskuteczne, rurę należy wymienić lub przyspawać. Należy zauważyć, że po spawaniu otaczające rurki muszą zostać ponownie rozszerzone, ponieważ rozszerzenie cieplne i skurcz arkusza rurki po spawaniu spowodują wyciek w połączeniach rozszerzających innych otaczających rur. Jeśli spawa między rury a arkuszem rurki nie przecieka, można ją naprawić poprzez szlifowanie i naprawę spoiny.

(2) sama rura przecieka

Z powodu korozji, ścierania, erozji, korozji sedymentacji i innych powodów, rurki wymiany ciepła często powodują pęknięcia, perforacje i wycieki w rurach. Wyciek samej rury nie można naprawić w normalnych okolicznościach. Jeśli liczba wycieków rur nie jest duża, możesz użyć stożkowych metalowych wtyczek, aby zablokować oba końce jamy ustnej. Jeśli ciśnienie po stronie rury jest wysokie, podłącz go szczelnie, a następnie spawaj więcej, aby uzyskać niezawodność. Długość metalowej wtyczki jest na ogół dwa razy większa niż wewnętrzna średnica rury, średnica małego końca powinna wynosić 85% średnicy wewnętrznej, a zwężenie 1:10.

Twardość materiału wtyczki powinna być mniejsza lub równa twardości rury. Podczas podłączania rur w celu wyeliminowania wycieków liczba podłączonych rur nie powinna przekraczać 10%. Gdy jeden koniec rurki wymiany ciepła ze stali nierdzewnej jest uszkodzony, można również zastosować metodę naprawy rury. Wynika to z faktu, że szybkość wydłużenia rurki ze stali nierdzewnej wynosi 40%~ 45%. Gdy całkowite wydłużenie narysowanej rurki nie przekroczy 12%, rurkę można wyciągnąć wiele razy.
