Kołnieby otworu są jednym z ekonomicznych środków pomiaru przepływu. Zespoły i powiązane komponenty są wykorzystywane do pomiaru przepływu różnych cieczy, gazów i pary od wielkości linii od 2 ”do 32”.

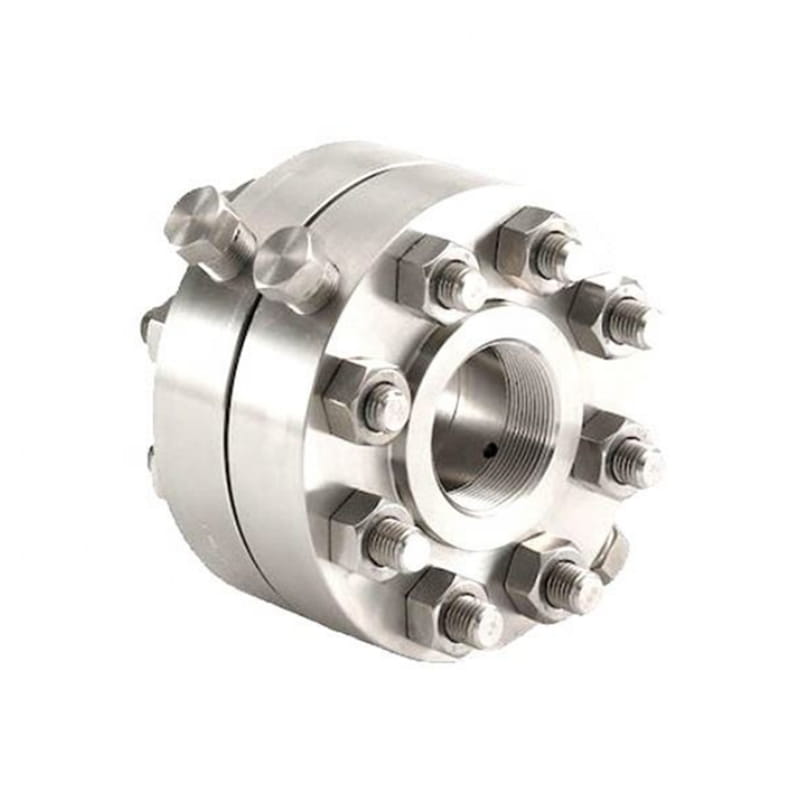

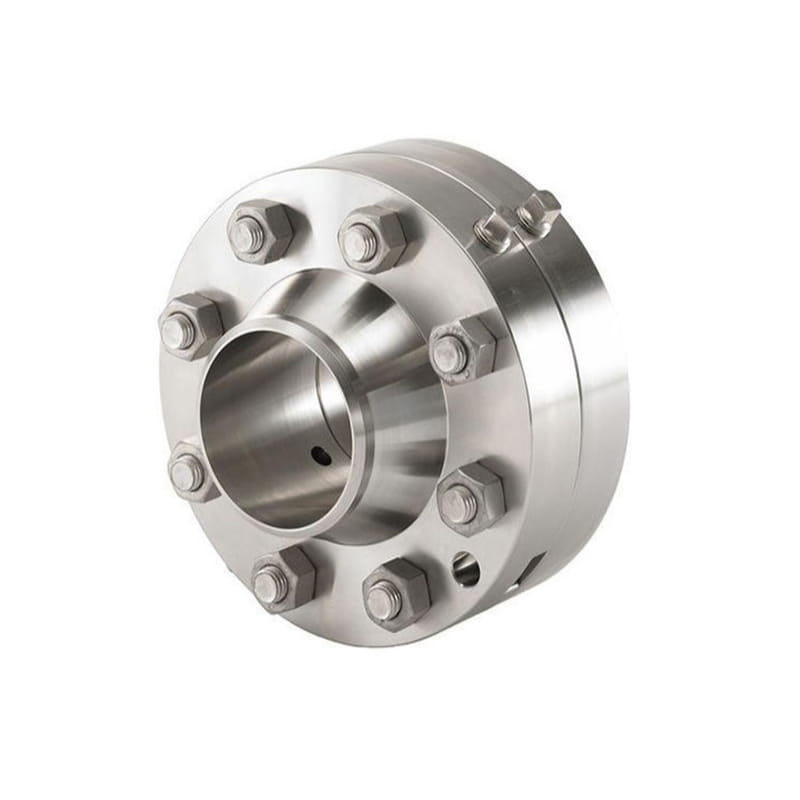

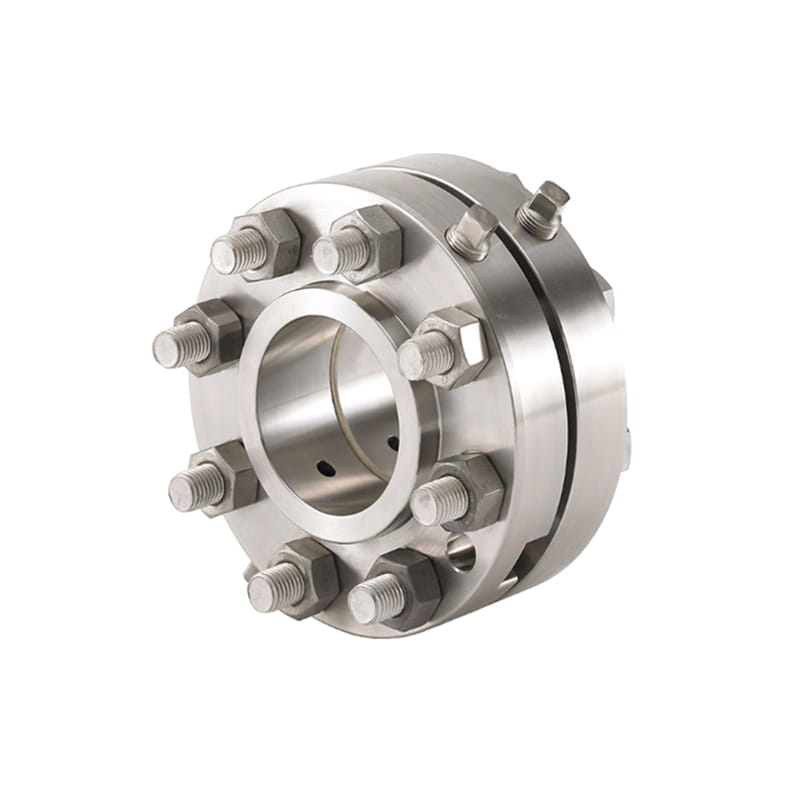

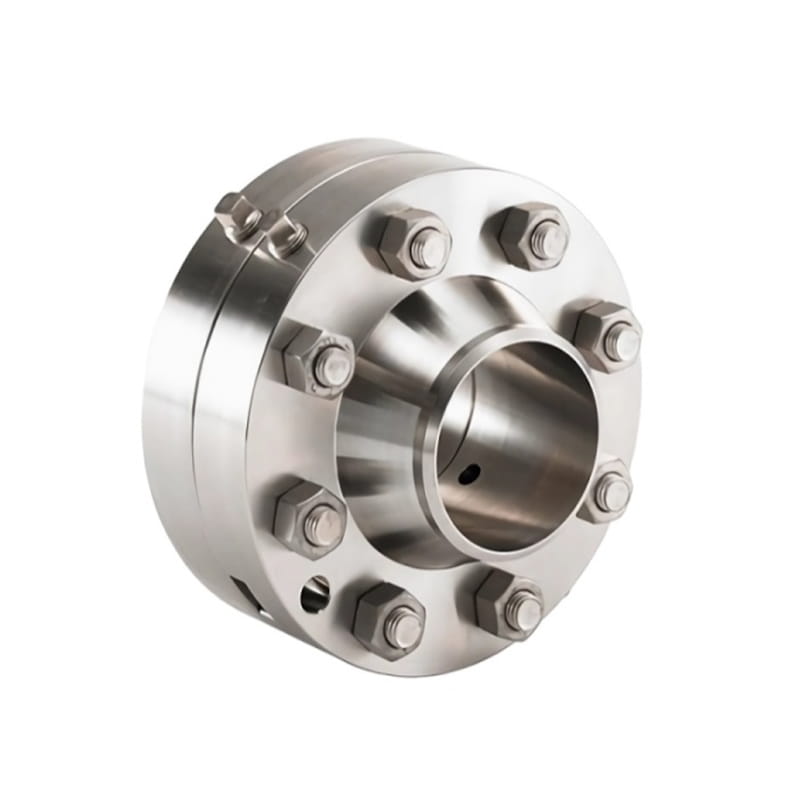

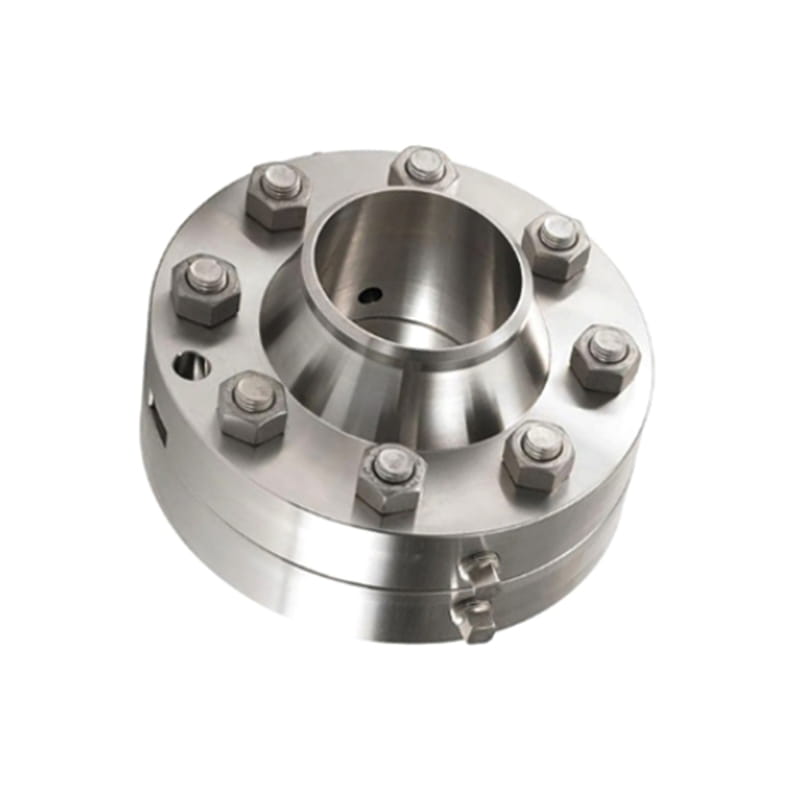

Tradycyjny zespół kołnierza kryzy składa się z pary kołnierzy, płytek do kryzy, śrub, nakrętek, uszczelek, śrub podnośnika i wtyczek itp. Kołnierze są na ogół w konstrukcji szyi spoiny, ale jest również dostępna wsuwana i gwintowana.

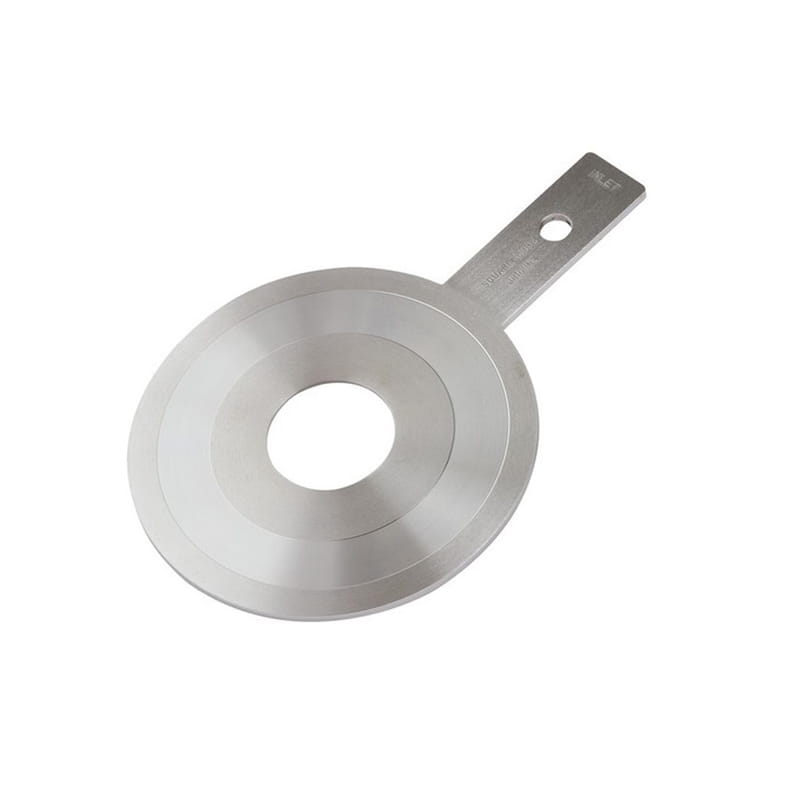

Płyta kryzy jest powszechnie używana jako główny element pomiaru ruchu w rurociągu. Jego zasadą pracy jest: gdy płyn płynie z głównego rurociągu. Płyta otworu ogranicza przepływ i rozwija różnicowe ciśnienie proporcjonalne do pierwiastka kwadratowego natężenia przepływu.
Większość kołnierzy jest produkowana z kute stali. Wykuta konstrukcja zapewnia wyższą wytrzymałość i trwałość, aby zapewnić długotrwałą wydajność w aplikacji.
Wstęp
Standard | ANSI/ASME B16.5, B16.47 Seria A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ASME FLANGES, ASME FLANGES, BS FLANGES, FLANGES DIN, EN FLANGES, GOST FLASTICE, ASME/ASME B16.5/16.36/16.47a/16.47b S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
Tworzywo | Stal nierdzewna, stal stopowa, dupleks, stopy niklu, stal o niskiej temperaturze, stal węglowa, nikiel cupro |
Powierzchnia | Farba przeciwzakręgowa, czarna farba olejna, żółta przezroczysta, cynk plamowana, zimna i gorąco zanurzona |
Typ | Cięcie, obróbka cieplna, kucie umierające/swobodne kucie, obróbka CNC |
rozmiar | 1 "-24" |
Czas dostawy | W ciągu 5-30 dni po otrzymaniu przedpłaconych |
Uszczelka | Poniżej 24 ", będzie zapakowany przez sklejkę; powyżej 24", będzie pakowany przez paletę sklejki |
Aplikacja | Ciężkie i lekkie chemikalia, stal, papier, jądrowe, petrochemikalia, oczyszczanie ścieków, oczyszczanie i dystrybucja wody, wytwarzanie energii, produkcja i rafinacja oleju, przetwarzanie i przenoszenie gazu itp. |
Klasa 300

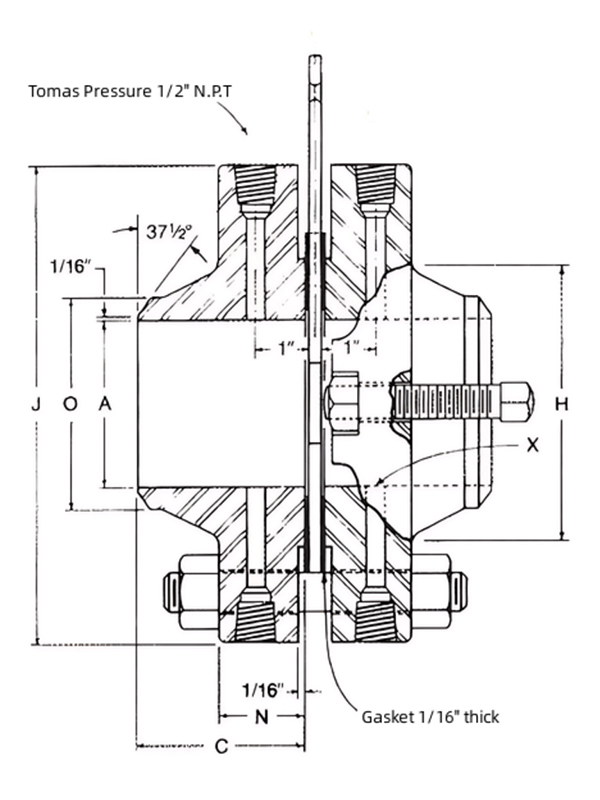

Rozmiar | Średnica wewnątrz i odchylenie | Średnica | Minimalna grubość | Średnica Podniesiona twarz | Długość Otwór | Średnica Opierać | Średnica wału W momencie Spawalniczy | Rozmiar Tomas Hole | Szablon wiercenia kołnierza | SPRAWNIK ZŁOŻENIA I DŁUGO | Przybliżona waga (funty) | |||
cal | A* | J | N* | C* | H | O | X | Średnica krążenia śrubowego | Otwór | Liczba otworów | Rozmiar, długość, szparagi | |||
½ | 0,622 ± 0,002 | 3 ¾ | 1½ | 1 3/8 | 3 | 1 ½ | 0.84 | ¼ | 2 5/8 | 9/16 | 4 | ½ × 4 3/4 | ½ × 3 | 10 |
¾ | 0,824 ± 0,002 | 4 5/8 | 1 ½ | 1 11/16 | 3 1/8 | 1 7/8 | 1.05 | ¼ | 3 ¼ | 11/16 | 4 | 5/8 × 5 | ½ × 3 | 10 |
1 | 1,049 ± 0,003 | 4 7/8 | 1 ½ | 2 | 3 ¼ | 2 1/8 | 1.31 | ¼ | 3 ½ | 11/16 | 4 | 5/8 × 5 | 5/8 × 3 | 18 |
1½ | 1,610 ± 0,003 | 6 1/8 | 1 ½ | 2 7/8 | 3 3/8 | 2 ¾ | 1.90 | ¼ | 4 ½ | 13/16 | 4 | ¾ × 5 ¼ | 5/8 × 3 | 25 |
2 | 2,067 ± 0,003 | 6 ½ | 1 ½ | 3 5/8 | 3 3/8 | 3 5/16 | 2.38 | 3/8 | 5 | 11/16 | 8 | 5/8 × 5 | 5/8 × 3 | 27 |
2½ | 2,469 ± 0,003 | 7 ½ | 1 ½ | 4 1/8 | 3 ½ | 3 15/16 | 2.88 | 3/8 | 5 7/8 | 13/16 | 8 | ¾ × 5 ¼ | 5/8 × 3 | 35 |
3 | 3,068 ± 0,003 | 8 ¼ | 1 ½ | 5 | 3 ½ | 4 5/8 | 3.50 | 3/8 | 6 5/8 | 13/16 | 8 | ¾ × 5 ¼ | ¾ × 3 | 43 |
4 | 4,026 ± 0,004 | 10 | 1 ½ | 6 3/16 | 3 5/8 | 5 ¾ | 4.50 | ½ | 7 7/8 | 13/16 | 8 | ¾ × 5 ¼ | ¾ × 3 | 66 |
6 | 6,065 ± 0,004 | 12 ½ | 1 ½ | 8 ½ | 3 15/16 | 8 1/8 | 6.63 | ½ | 10 5/8 | 7/8 | 12 | ¾ × 5 ¼ | ¾ × 3 | 106 |
8 | T ± 0,004 | 15 | 1 5/8 | 10 5/8 | 4 3/8 | 10 ¼ | 8.663 | ½ | 13 | 1 | 12 | 7/8 × 5 ¾ | ¾ × 3 | 152 |
10 | T ± 0,005 | 17 ½ | 1 7/8 | 12 ¾ | 4 5/8 | 12 5/8 | 10.75 | ½ | 15 ¼ | 1 1/8 | 16 | 1 × 6 ½ | 1 × 4 ½ | 216 |
12 | T ± 0,005 | 20 ½ | 2 | 15 | 5 1/8 | 14 ¾ | 12.75 | ½ | 17 ¾ | 1 ¼ | 16 | 1 1/8 × 7 ¼ | 1 × 4 ½ | 327 |
14 | T ± 0,005 | 23 | 2 1/8 | 16 ¼ | 5 5/8 | 16 ¾ | 14.00 | ½ | 20 ¼ | 1 ¼ | 20 | 1 1/8 × 7 ½ | 1 × 4 ½ | 448 |
16 | T ± 0,005 | 25 ½ | 2 ¼ | 18 ½ | 5 ¾ | 19 | 16.00 | ½ | 22 ½ | 1 3/8 | 20 | 1 ¼ × 8 | 1 × 4 ½ | 596 |
18 | T ± 0,007 | 28 | 2 3/8 | 21 | 6 ¼ | 21 | 18.00 | ½ | 23 ¾ | 1 3/8 | 24 | 1 ¼ × 8 ¼ | 1 × 4 ½ | 741 |
20 | T ± 0,007 | 30 ½ | 2 ½ | 23 | 6 3/8 | 23 1/8 | 20.00 | ½ | 27 | 1 3/8 | 24 | 1 ¼ × 8 ½ | 1 × 4 ½ | 887 |
24 | T ± 0,007 | 36 | 2 ¾ | 27 ¼ | 6 5/8 | 27 5/8 | 24.00 | ½ | 32 | 1 1/5 | 24 | 1 ¼ × 9 ½ | 1 × 5 ½ | 1311 |
Klasa 400
Rozmiar | Średnica wewnątrz i odchylenie | Średnica | Minimalna grubość | Średnica Podniesiona twarz | Długość Otwór | Średnica Opierać | Średnica wału W momencie Spawalniczy | Rozmiar Tomas Hole | Szablon wiercenia kołnierza | SPRAWNIK ZŁOŻENIA I DŁUGO | Przybliżona waga (funty) | |||
cal | A* | J | N* | C* | H | O | X | Średnica krążenia śrubowego | Otwór | Liczba otworów | Rozmiar, długość, szparagi | |||
4 | 4,026 ± 0,004 | 10 | 1 3/8 | 6 3/16 | 3 ½ | 5 ¾ | 4.50 | ½ | 7 1/8 | 1 | 8 | 7/8 × 5 ¾ | ¾ × 4 | 82 |
6 | 6,065 ± 0,004 | 12 ½ | 1 5/8 | 8 ½ | 4 1/16 | 8 1/8 | 6.63 | ½ | 10 5/8 | 1 | 12 | 7/8 × 6 ½ | ¾ × 4 | 136 |
8 | T ± 0,004 | 15 | 1 7/8 | 10 5/8 | 4 5/8 | 10 ¼ | 8.663 | ½ | 13 | 1 1/8 | 12 | 1 × 7 | ¾ × 4 ½ | 213 |
10 | T ± 0,005 | 17 ½ | 2 1/8 | 12 ¾ | 4 7/8 | 12 5/8 | 10.75 | ½ | 15 ¼ | 1 ¼ | 16 | 1 1/8 × 8 | 1 × 4 ½ | 309 |
12 | T ± 0,005 | 20 ½ | 2 ¼ | 15 | 5 3/8 | 14 ¾ | 12.75 | ½ | 17 ¾ | 1 3/8 | 16 | 1 ¼ × 8 ½ | 1 × 4 ½ | 429 |
14 | T ± 0,005 | 23 | 2 3/8 | 16 ¼ | 5 7/8 | 16 ¾ | 14.00 | ½ | 20 ¼ | 1 3/8 | 20 | 1 ¼ × 8 ¾ | 1 × 4 ½ | 554 |
16 | T ± 0,005 | 25 ½ | 2 ½ | 18 ½ | 6 | 19 | 16.00 | ½ | 22 ½ | 1 ½ | 20 | 1 3/8 × 9 ½ | 1 × 5 ½ | 705 |
18 | T ± 0,007 | 28 | 2 5/8 | 21 | 6 ½ | 21 | 18.00 | ½ | 24 ¾ | 1 ½ | 24 | 1 3/8 × 9 ¾ | 1 × 5 ½ | 863 |
20 | T ± 0,007 | 30 ½ | 2 ¾ | 23 | 6 5/8 | 23 1/8 | 20.00 | ½ | 27 | 1 5/8 | 24 | 1 ½ × 10 ¼ | 1 × 5 ½ | 1066 |
24 | T ± 0,007 | 36 | 3 | 27 ¼ | 6 7/8 | 27 5/8 | 24.00 | ½ | 32 | 1 7/8 | 24 | 1 ¾ × 11 ½ | 1 × 6 ½ | 1555 |
Klasa 600
Rozmiar | Średnica wewnątrz i odchylenie | Średnica | Minimalna grubość | Średnica Podniesiona twarz | Długość Otwór | Średnica Opierać | Średnica wału W momencie Spawalniczy | Rozmiar Tomas Hole | Szablon wiercenia kołnierza | SPRAWNIK ZŁOŻENIA I DŁUGO | Przybliżona waga (funty) | |||
cal | A* | J | N* | C* | H | O | X | Średnica krążenia śrubowego | Otwór | Liczba otworów | Rozmiar, długość, szparagi | |||
4 | 4,026 ± 0,004 | 10 ¾ | 1 ½ | 6 3/16 | 4 | 6 | 4.50 | ½ | 8 ½ | 1 | 8 | 7/8 × 6 | ¾ × 4 | 103 |
6 | 6,065 ± 0,004 | 14 | 1 7/8 | 8 ½ | 4 5/8 | 8 ¾ | 6.63 | ½ | 11 ½ | 1 1/8 | 12 | 1 × 7 | ¾ × 4 | 195 |
8 | T ± 0,004 | 16 ½ | 2 3/16 | 10 5/8 | 5 ¼ | 10 ¾ | 8.663 | ½ | 13 ¾ | 1 ¼ | 12 | 1 1/8 × 8 | ¾ × 4½ | 278 |
10 | T ± 0,005 | 20 | 2 ½ | 12 ¾ | 6 | 13 ½ | 10.75 | ½ | 17 | 1 3/8 | 16 | 1 ¼ × 8¾ | 1 × 5½ | 454 |
12 | T ± 0,005 | 22 | 2 5/8 | 15 | 6 1/8 | 15 ¾ | 12.75 | ½ | 19 ¼ | 1 3/8 | 20 | 1 ¼ × 9 | 1 × 5½ | 553 |
14 | T ± 0,005 | 23 ¾ | 2 ¾ | 16 ¼ | 6 ½ | 17 | 14.00 | ½ | 20 ¾ | 1 ½ | 20 | 1 3/8 × 9¾ | 1 × 5½ | 815 |
16 | T ± 0,005 | 27 | 3 | 18 ½ | 7 | 19 ½ | 16.00 | ½ | 20 ¾ | 1 5/8 | 20 | 1½ × 10 ½ | 1 × 5½ | 1113 |
18 | T ± 0,007 | 29 ¼ | 3 ¼ | 21 | 7 ¼ | 21 ½ | 18.00 | ½ | 25 ¾ | 1 ¾ | 20 | 1 5/8 × 10 ½ | 1 × 6½ | 1306 |
20 | T ± 0,007 | 32 | 3 ½ | 23 | 7½ | 24 | 20.00 | ½ | 28 ½ | 1 ¾ | 24 | 1 5/8 × 12 | 1 × 6½ | 1622 |
24 | T ± 0,007 | 37 | 4 | 27 ¼ | 8 | 28 ½ | 24.00 | ½ | 33 | 2 | 24 | 1 7/8 × 13¾ | 1 × 8 | 2320 |
Klasa 900
Rozmiar | Średnica wewnątrz i odchylenie | Średnica | Minimalna grubość | Średnica Podniesiona twarz | Długość Otwór | Średnica Opierać | Średnica wału W momencie Spawalniczy | Rozmiar Tomas Hole | Szablon wiercenia kołnierza | SPRAWNIK ZŁOŻENIA I DŁUGO | Przybliżona waga (funty) | |||
cal | A* | J | N* | C* | H | O | X | Średnica krążenia śrubowego | Otwór | Liczba otworów | Rozmiar, długość, szparagi | |||
3 | T ± 0,003 | 9 ½ | 1 ½ | 5 | 4 | 5 | 3.50 | ½ | 7 ½ | 1 | 8 | 7/8 × 6 | ¾ × 4 | 79 |
4 | T ± 0,004 | 11 ½ | 1 ¾ | 6 3/16 | 4 ½ | 6 ¼ | 4.50 | ½ | 9 ½ | 1 ¼ | 8 | 1 1/8 × 7 | ¾ × 4 | 129 |
6 | T ± 0,004 | 15 | 2 3/16 | 8 ½ | 5 ½ | 9 ¼ | 6063 | ½ | 12 ½ | 1 ½ | 12 | 1 1/8 × 8 | ¾ × 4 ½ | 263 |
8 | T ± 0,004 | 18 ½ | 2 ½ | 10 5/8 | 6 3/8 | 11 ¾ | 8.63 | ½ | 15 ½ | 1 ½ | 12 | 1 3/8 × 9 | 1 × 5 ½ | 445 |
10 | T ± 0,005 | 21 ½ | 2 ¾ | 12 ¾ | 7 ¼ | 14 ½ | 10.75 | ½ | 18 ½ | 1 ½ | 16 | 1 3/8 × 9 ¾ | 1 × 5 ½ | 634 |
12 | T ± 0,005 | 24 | 3 1/8 | 15 | 7 7/8 | 16 ½ | 12.75 | ½ | 21 | 1 ½ | 20 | 1 3/8 × 10½ | 1 × 5 ½ | 872 |
Klasa 1500
Rozmiar | Średnica wewnątrz i odchylenie | Średnica | Minimalna grubość | Średnica Podniesiona twarz | Długość Otwór | Średnica Opierać | Średnica wału W momencie Spawalniczy | Rozmiar Tomas Hole | Szablon wiercenia kołnierza | SPRAWNIK ZŁOŻENIA I DŁUGO | Przybliżona waga (funty) | |||
cal | A* | J | N* | C* | H | O | X | Średnica krążenia śrubowego | Otwór | Liczba otworów | Rozmiar, długość, szparagi | |||
1 | T ± 0,003 | 5 7/8 | 1 ½ | 2 | 3 ¼ | 2 1/16 | 1.32 | ¼ | 4 | 1 | 4 | 7/8 × 6 | 5/8 × 4 | 26 |
1½ | T ± 0,003 | 7 | 1 ½ | 2 7/8 | 3 ½ | 4 ¾ | 1.90 | ¼ | 4 7/8 | 1 1/8 | 4 | 1 × 6 ¼ | 5/8 × 4 | 45 |
2 | T ± 0,003 | 8 ½ | 1 ½ | 3 5/8 | 4 | 4 1/8 | 2.38 | 3/8 | 6 ½ | 1 | 8 | 7/8 × 6 | 5/8 × 4 | 65 |
2½ | T ± 0,003 | 9 5/8 | 1 5/8 | 4 1/8 | 4 1/8 | 4 7/8 | 2.88 | 3/8 | 7 ½ | 1 1/8 | 8 | 1 × 6 ½ | 5/8 × 4 | 98 |
3 | T ± 0,003 | 10 ½ | 1 7/8 | 5 | 4 5/8 | 5 ¼ | 3.50 | 3/8 | 8 | 1 ¼ | 8 | 1 1/8 × 7¼ | ¾ × 4 | 123 |
4 | T ± 0,004 | 12 ¼ | 2 1/8 | 6 3/16 | 4 7/8 | 6 3/8 | 4.50 | ½ | 9 ½ | 1 3/8 | 8 | 1 ¼ × 8 | ¾ × 4 ½ | 182 |
6 | T ± 0,004 | 15 ¼ | 3 ¼ | 8 ½ | 6 ¾ | 9 | 6.63 | ½ | 12 ½ | 1 ½ | 12 | 1 3/8 × 10¾ | ¾ × 5½ | 407 |
8 | T ± 0,004 | 19 | 3 5/8 | 10 5/8 | 8 3/8 | 11 ½ | 8.63 | ½ | 15 ½ | 1 ¾ | 12 | 1 5/8 × 12 | 1 × 7 | 675 |
10 | T ± 0,005 | 23 | 4 ¼ | 12 ¾ | 10 | 14 ½ | 10.75 | ½ | 19 | 2 | 12 | 1 7/8 × 14 | 1 × 8 | 1099 |
12 | T ± 0,005 | 26 ½ | 4 7/8 | 15 | 11 1/8 | 17¾ | 12.75 | ½ | 22 ½ | 2 1/8 | 16 | 2 × 15¾ | 1 × 9 | 1706 |
Klasa 2500
Rozmiar | Średnica wewnątrz i odchylenie | Średnica | Minimalna grubość | Średnica Podniesiona twarz | Długość Otwór | Średnica Opierać | Średnica wału W momencie Spawalniczy | Rozmiar Tomas Hole | Szablon wiercenia kołnierza | SPRAWNIK ZŁOŻENIA I DŁUGO | Przybliżona waga (funty) | |||
cal | A* | J | N* | C* | H | O | X | Średnica krążenia śrubowego | Otwór | Liczba otworów | Rozmiar, długość, szparagi | |||
1 | T ± 0,003 | 6 ¼ | 1 ½ | 2 | 3 5/8 | 2 ¼ | 1.32 | ¼ | 4 ¼ | 1 | 4 | 7/8 × 6 | 5/8 × 4 | 26 |
1½ | T ± 0,003 | 8 | 1 ¾ | 2 7/8 | 4 3/8 | 3 1/8 | 1.90 | ¼ | 5 ¾ | 1 ¼ | 4 | 1 1/8 × 7 | ¾ × 4 | 56 |
2 | T ± 0,003 | 9 ¼ | 2 | 3 5/8 | 5 | 3 ¾ | 2.38 | 3/8 | 6 ¾ | 1 1/8 | 8 | 18 × 7 ¼ | ¾ × 4 | 84 |
2½ | T ± 0,003 | 10 ½ | 2 ¼ | 4 1/8 | 5 5/8 | 4 ½ | 2.88 | 3/8 | 7 ¾ | 1 ¼ | 8 | 1 1/8 × 8 | ¾ × 4 ½ | 104 |
3 | T ± 0,003 | 12 | 2 5/8 | 5 | 6 5/8 | 5 ¼ | 3.50 | 3/8 | 9 | 1 3/8 | 8 | 1 1/4 × 9¼ | ¾ × 5 ½ | 188 |
4 | T ± 0,004 | 14 | 3 | 6 3/16 | 7 ½ | 6½ | 4.50 | ½ | 10 ¾ | 1 5/8 | 8 | 1 ½ × 10½ | ¾ × 5 ½ | 292 |
6 | T ± 0,004 | 19 | 4 ¼ | 8 ½ | 10 ¾ | 9 ¼ | 6.63 | ½ | 14 ½ | 2 1/8 | 8 | 2 × 14 ¼ | ¾ × 8 | 756 |
8 | T ± 0,004 | 21 ¾ | 5 | 10 5/8 | 12 ½ | 12 | 8.63 | ½ | 17 ¼ | 2 1/8 | 12 | 2 × 15 ¾ | 1 × 9 | 1152 |
10 | T ± 0,005 | 26 ½ | 6 ½ | 12 ¾ | 16 ½ | 14 ¾ | 10.75 | ½ | 21 ¼ | 2 5/8 | 12 | 2 ½ × 20 | 1 × 11 | 2136 |
12 | T ± 0,005 | 30 | 7 ¼ | 15 | 18 ¼ | 17 ¼ | 12.75 | ½ | 24 3/8 | 2 7/8 | 12 | 2 ¾ × 22 | 1 × 12 | 3216 |
