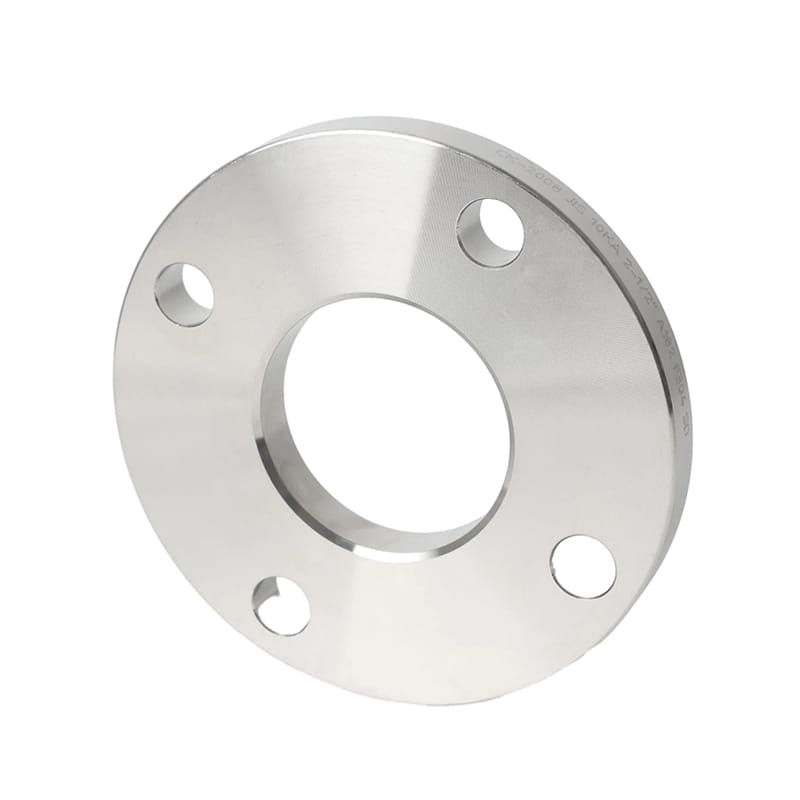

Kołnierz płyty ze stali węglowej z otworami śrubowymi wokół otaczającego

Kołnierz płyty ze stali węglowej z otworami śrubowymi wokół otaczającego

Płyty kołnierzowe są rodzajem mocowania, które są używane do trzymania dwóch obiektów razem, zwykle wykonanych z metalu, służące jako kluczowe złącza do rur i sprzętu. Wyposażony w płaską, okrągłą płytkę z otworami śrubowymi zapewniają bezpieczne mocowanie.

Oferują łatwą instalację i usuwanie, ułatwiając konserwację. System składa się z dwóch części: jednego końca rury i kołnierza płyty. Proces działa poprzez spawanie płaskiej i okrągłej płyty - kołnierz płyty - na jednym końcu rury, a następnie przykręcenie go do innej rury wraz z uszczelką pomiędzy nimi. Ich płaska konstrukcja zapewnia jednolity rozkład ciśnienia, promując niezawodne uszczelki w środowiskach pod wysokim ciśnieniem.

Kołnierze płytowe są wszechstronne i kompatybilne z różnymi materiałami, dzięki czemu są odpowiednie do różnych zastosowań przemysłowych. Powszechnie stosowane w branżach, takich jak petrochemikalia i produkcja, kołnierze płyt przyczyniają się do solidnych, odpornych na wycieki połączeń, zwiększając wydajność i bezpieczeństwo transportu i przetwarzania płynów w warunkach przemysłowych.

Stół kołnierzowy można łatwo wykonać poprzez cięcie i kształtowanie się w kołnierze płyt. Dlatego, w porównaniu z innymi rodzajami kołnierzy, są one stosunkowo tanie, co czyni je opłacalnym wyborem. Mogą je również dostosować, aby zaspokoić określone potrzeby aplikacji, takie jak różne poziomy ciśnienia i rozmiary.

Poprzedni ：No previous article
NASTĘPNY:Kołnierz płyty ze stali nierdzewnej pozwala na przykręcenie do innej rury

Wstęp

Standard	(1) Standard amerykański ASME/ANSI B 16.5, ASME B 16.47 Series A (MSS SP 44), ASME B 16.47 Seria B (API 605) (2) Brytyjski standard BS 3293, BS 1560, BS 4504, BS 10 (3) Niemiecki standard DIN2630, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2627, DIN2628, DIN2629 (4) Włoski standard Uni 2280, uni 2281, uni 2282, uni 2283, uni 2284 (5) Rosyjski, australijski, japoński standard GOST 12821-80, AS2129, JIS B2220 / KS B1503
Tworzywo	(1) Stal nierdzewna: ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316TI, 310, 310S, 321, 321H, 317, 347, 347H, 904L; (2) Stal dupleksowa i super dupleks: ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 (3) Stal węglowa: ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 GR.70 A36, A694 F42, F46, F52, F60, F65, F706; (4) stal węglowa w niskiej temperaturze: ASTM A350, LF2, LF3; (6) Stal stopowa: ASTM / ASME A / SA 182 i A 387 F1, F5, F9, F11, F12, F22, F91; (7) Stal stopu miedzi: ASTM SB 61, SB62, SB151, SB152 UNS nr C 70600 (CU-NI 90/10), C 71500 (Cu-Ni 70/30), Nr UNS C 10100, 10200, 10300, 10800, 12000, 12200; (8) Stop niklu: ASTM SB564, SB160, SB472, SB162 Nikiel 200 (UNS nr N02200), Nickel 201 (UNS nr N02201), Monel 400 (No. nr N04400), Monel 500 (ONS nr N05500), Inviss 800 (UNS nr N08800), Invisel 825), N08825), Inconel 600 (nr ANS N06600), Inconel 625 (nr ANS N06625), Inconel 601 (nr ANS N06601), Hastelloy C 276 (ANS nr N10276), stop 20 (nr UNS nr N08020)
Powierzchnia	Olejka czarna farba, farba przeciw ruroczkowatej, cynk plamowana, żółta przezroczysta, zimna i gorąco zanurzona
Typ	kute, obróbki cieplne i obrabiane
rozmiar	1 "-12"
Czas dostawy	W ciągu 5-30 dni po otrzymaniu przedpłaconych
Uszczelka	Drewniane pudełka
Aplikacja	Dotyczy to przypadków, gdy medium jest łatwopalne, wybuchowe, toksyczne i ciśnienie jest wysokie, w tym ropa i gaz, chemikalia, petrochemiczna i wytwarzanie energii, paliwo lub wodoodporne itp.

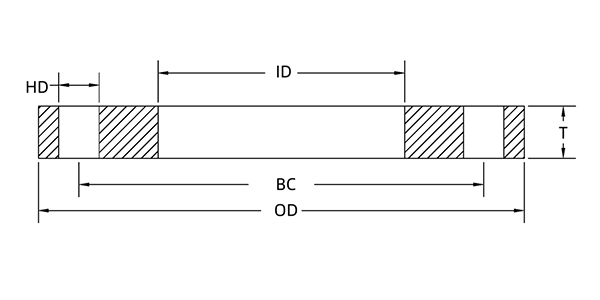

Nominalny rozmiar rury	GRUBOŚĆ	Zewnętrzna dia. (OD)	Wewnątrz dia. (ID)	Liczba otworów	Di.	Koło śruby	Waga wysyłkowa
W	Cyna)	OD (in)	Id (in)	Dziury	HD (in)	BC (IN)	W funtach
½	0.55	3.50	0.88	4	0.62	2.38	1.17
¾	0.552	3.88	1.09	4	0.62	2.75	1.45
1	0.500	4.25	1.36	4	0.62	3.12	1.73
1 ¼	0.500	4.62	1.70	4	0.62	3.50	2.00
1 ½	0.500	5.00	1.95	4	0.62	3.88	2.32
2	0.500	6.00	2.44	4	0.75	4.75	3.28
2 ½	0.500	7.00	2.94	4	0.75	5.50	4.50
3	0.500	7.50	3.57	4	0.75	6.00	4.88
3 ½	0.500	8.50	4.07	8	0.75	7.00	6.04
4	0.500	9.00	4.60	8	0.75	7.50	6.57
5	0.500	10.00	5.66	8	0.88	8.50	7.31
6	0.500	11.00	6.72	8	0.88	9.50	8.24
8	0.500	13.5	8.72	8	0.88	11.75	11.83
10	0.625	16.00	10.88	12	1.00	14.25	18.39
12	0.625	19.00	12.88	12	1.00	17.00	26.80
14	0.625	21.00	14.14	112	1.12	18.75	33.05
16	0.630	23.50	16.16	16	1.12	21.25	47.45
18	0.750	25.00	18.18	16	1.25	22.75	60.00
20	0.750	27.50	20.20	20	1.25	25.00	73.76
24	1.000	32.00	24.25	20	1.38	29.50	92.64
30	1.000	38.75	30.25	28	1.38	36.00	124.16
36	1.250	46.00	36.25	32	1.62	42.75	207.40
