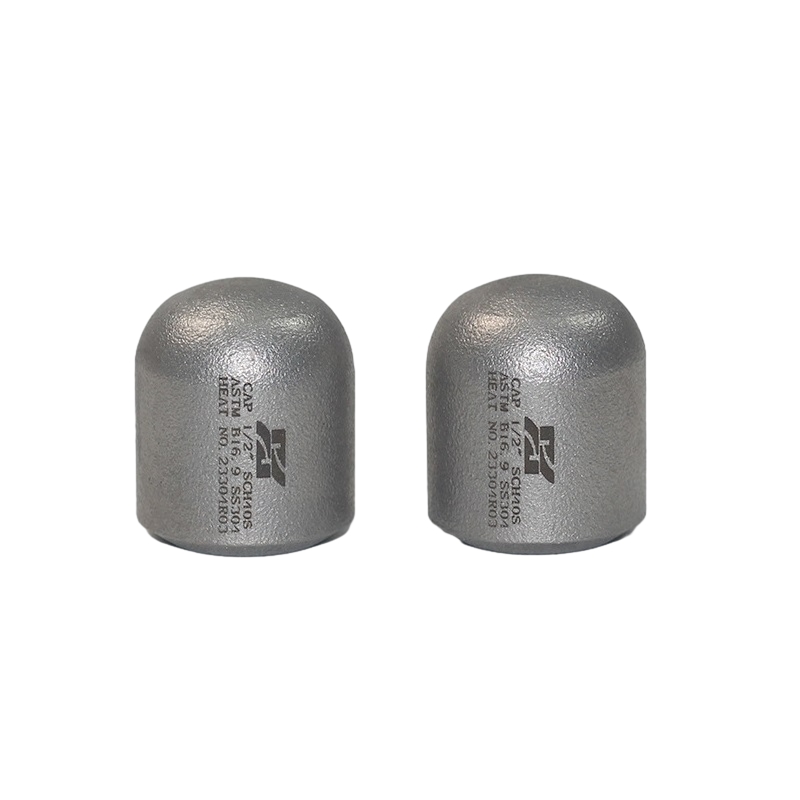

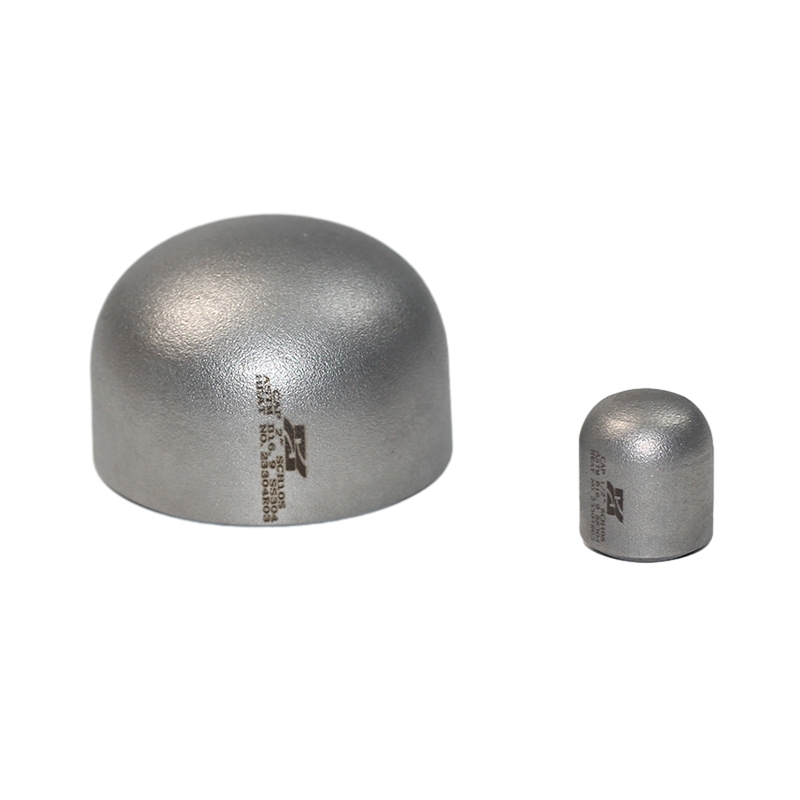

Kaperze rur ze stali nierdzewnej pod wysokim ciśnieniem (czapki końcowe) na naczynie ciśnieni

Kaperze rur ze stali nierdzewnej pod wysokim ciśnieniem (czapki końcowe) na naczynie ciśnieni

Złącze rurowe używane do spawania na końcu rur końcowych do pokrycia rurki nazywane są kołpakami rur ze stali nierdzewnej (zakręty końcowe). Zazwyczaj wykonuje się z materiału ze stali nierdzewnej, który jest odporny na korozję i odporny na wysokiej temperatury.

Klasyfikacja czapek rur ze stali nierdzewnej:

1. Okrągłe czapki rur ze stali nierdzewnej: Okrągłe czapki są najczęstszym rodzajem czapek i są szeroko stosowane w produkcji przemysłowej. Zwykle jego dno jest przyspawane do górnej części pojemnika. Wspólne pola obejmują skroplony gaz, zbiorniki magazynowe, podziemne magazyn itp.

2. Owalne czapki rur ze stali nierdzewnej: Owalne nakładki są szeroko stosowane w branżach żywności, medycyny i farmaceutycznej oraz w innych okazjach o wysokich wymaganiach higieny. Jego struktura jest podobna do okrągłych czapek, ale o większym promieniu.

3. Kawałki rur ze stali nierdzewnej: Włapki gniazda składają się z cylindrycznej części i quasi-ferycznej części na dole. Kaperze gniazda są odpowiednie do zastosowań w warunkach pod wysokim ciśnieniem i wysokim temperaturą.

Zastosowania rur ze stali nierdzewnej (czapki końcowe):

1. Dobra szczelność pojemnika: czapki rur ze stali nierdzewnej (zakręty końcowe) Przyjmują technologię spawania, która może skutecznie zapobiec wyciekom gazu lub cieczy w pojemniku i zapewnić szczelność materiału w pojemniku.

2. Można wytrzymać określone ciśnienie wewnętrzne: głowa jest odlewana wysokiej jakości grubą stal nierdzewną i podłączona do pojemnika przez spawanie, które może wytrzymać duży ciśnienie. Gdy pojemnik działa normalnie, ciśnienie wewnętrzne będzie działać na głowie. Kapiaty rur ze stali nierdzewnej (zakręty końcowe) muszą być w stanie wytrzymać wysokie ciśnienie wewnętrzne, aby zapewnić stabilne i bezpieczne działanie pojemnika.

3. Może wytrzymać określone ciśnienie zewnętrzne: Zwykle pojemnik nie jest niezależną jednostką i musi pracować w połączeniu z innymi jednostkami. W tej chwili, oprócz noszenia określonego ciśnienia wewnętrznego, niektóre pojemniki muszą również być w stanie wytrzymać ciśnienie zewnętrzne, aby zapewnić bezpieczeństwo całego systemu.

4. Upiększ wygląd: Wygląd czapek rur ze stali nierdzewnej (czapki końcowe) można zaprojektować w razie potrzeby, aby upiększyć wygląd zbiornika magazynowego i spełnić wymagania krajobrazowe.

Streszczenie:

Kaperze rur ze stali nierdzewnej są szeroko stosowane w różnych systemach rurociągowych, takich jak rurociągi zaopatrzenia w wodę, rurociągi gazowe, rurociągi chemiczne itp. Można je stosować do uszczelnienia portów rurociągowych, aby zapobiec wprowadzaniu przepustowości podczas konserwacji i czyszczenia. Ponadto do testowania ciśnienia gazowego lub płynnego można zastosować czapki rur ze stali nierdzewnej, aby zapewnić integralność i bezpieczeństwo systemu rurociągu.

Poprzedni ：Analiza typowych problemów w produkcji czapek końcowych rur nierdzewnych
NASTĘPNY:No next article

Wstęp

Czapki rurowe
Przedmiot	Zagrypy rurowe ze stali nierdzewnej
Standard	ASTM, ASME, DIN, GOST, JIS itp.
Tworzywo	Stal węglowa, stal stopowa, stal nierdzewna itp.
Powierzchnia	Piasek
Typ	Formowanie zimna
rozmiar	NP 1/2-24 ”
Czas dostawy	W ciągu 5-30 dni po otrzymaniu przedpłaconych
Uszczelka	Drewniana obudowa, drewniana paleta itp.
Aplikacja	Rurociągi zaopatrzenia w wodę, rurociągi gazowe, rurociągi przemysłu chemicznego itp.

304/306 bez stalowej czapki

JeDnostka: cal

CZAPKA				Harmonogram 10s (S/10s)			Harmonogram 40s (S/40S lub STD)			Harmonogram 80s (S/80S lub XH)
NP	D	H	H	D	T	Przybliżona waga	D	T	Przybliżona waga	d	T	Przybliżona waga
1/2	0.840	1.00	0.740	0.674	0.083	0.090	0.622	0.109	0.100	0.546	0.147	0.110
3/4	1.050	1.00	0.680	0.884	0.083	0.120	0.824	0.113	0.130	0.742	0.154	0.140
1	1.315	1.50	1.100	1.097	0.109	0.190	1.049	0.133	0.280	0.957	0.179	0.290
1 1/4	1.660	1.50	1.020	1.442	0.109	0.280	1.380	0.140	0.380	1.278	0.191	0.390
1 1/2	1.900	1.50	0.950	1.682	0.109	0.310	1.610	0.145	0.500	1.500	0.200	0.540
2	2.375	1.50	0.930	2.157	0.109	0.380	2.067	0.154	0.600	1.939	0.218	0.750
2 1/2	2.875	1.50	0.680	2.635	0.120	0.560	2.469	0.203	1.000	2.323	0.276	1.120
3	3.500	2.00	1.020	3.260	0.120	0.880	3.068	0.216	1.560	2.900	0.300	1.870
3 1/2	4.000	2.5	1.400	3.760	0.120	1.250	3.548	0.226	2.250	3.364	0.318	2.500
4	4.500	2.5	1.260	4.260	0.120	1.440	4.026	0.237	2.690	3.826	0.337	3.540
5	5.563	3.00	1.480	5.295	0.134	2.250	5.047	0.258	4.060	4.813	0.375	5.630
6	6.625	3.50	1.700	6.357	0.134	3.000	6.065	0.280	7.120	5.761	0.432	10.000
8	8.625	4.00	1.680	8.329	0.148	5.500	7.981	0.322	12.500	7.625	0.500	16.380
10	10.750	5.00	2.130	10.420	0.165	10.800	10.020	0.365	20.300	9.750	0.500	27.300
12	12.750	6.00	2.630	12.390	0.180	14.400	12.00	0.375	28.800	11.750	0.500	36.600
14	14.000	6.50	2.810	13.624	0.188	18.000	13.250	0.375	35.700	13.000	0.500	48.000
16	16.000	7.00	2.810	15.624	0.188	32.000	15.250	0.375	48.500	15.000	0.500	65.000
18	18.000	8.00	3.310	17.624	0.188	39.600	17.250	0.375	59.400	17.000	0.500	79.200
20	20.000	9.00	3.810	19.564	0.218	60.000	19.250	0.375	75.000	19.000	0.500	88.000
24	24.000	10.50	4.310	23.500	0.250	76.000	23.250	0.375	98.000	23.000	0.500	135.000
