Zwężające się gwinty zatyczki rur nierdzewnych zapewniają stabilne i spójne uszczelnienie

Zwężające się gwinty zatyczki rur nierdzewnych zapewniają stabilne i spójne uszczelnienie

Korek rurowe to cylindryczne metalowe wyposażenie z wałem do stożkowego na jednym końcu i sekcją napędu na drugim. Jest to prosta i tania metoda podłączania rury. Stożone gwinty mają niewielki profil stożkowy, powodując, że gwinty męskie i żeńskie ścisnęły się do siebie, tworząc ciasną pieczęć. W użyciu wałek gwintowany męski jest wkręcony w kobiecej gwincie rury lub obudowy.

Gwintowane wtyczki ze stali nierdzewnej można włożyć do gwintowanych otworów i uszczelnić końce rur, zapewniając bardziej stabilne i spójne uszczelnienie oraz zapobiegając wpływowi brudu, wilgoci lub innych zanieczyszczeń. Występują w konstrukcji nadwozia, a łatwy w miejscu montaż wtyczek sprawia, że te przemysłowe wyposażenie rur jest bardzo łatwe w utrzymaniu i czystości.

Zasadniczo te zatyczki do rury są często wysadzane chromem lub niklem, aby wykończyć i lepszą opór na korozję.

Podstawową rolą wtyczki rurowej jest blokowanie przepływu płynów, ale są one również używane do zapobiegania wprowadzaniu brudu i innych zanieczyszczeń w rurę. Są one stosowane w branżach, od hydraulicznych i budowlanych po hydraulikę, transport gazu i ropy, rolnictwo, produkcja żywności i napojów oraz przemysłowe przetwarzanie chemiczne itp.

Poprzedni ：Gwintowane czapki rur nierdzewnych używane do zmiany kierunku rurociągu
NASTĘPNY:Odpowiada korozji zatyczki rur ze stali nierdzewnej z męskimi gwintami NPT

Wstęp

Standard	ASTM A312, ANSI B16.9, EN, DIN, GOST, JIS itp.
Tworzywo	Stal węglowa: A105, A350 LF2 itp. Stal rurociągowa: ASTM 694 F42, F52, F60, F65, F70 i ETC. Stal nierdzewna: A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316TI, 317/317L, 904L, 1.4301, 1.4307, 1.4401, 1.4571, 1,4541, 254mo i itp. Duplex ze stali nierdzewnej: ASTM A182 F51, F53, F55, UNS31803, SAF2205, UNS32205, UNS32750, UNS32760, 1.4462,1.4410,1.4501 itp. Stop niklu: Inconel600, Inconel625, Inconel690, Incoloy800, Incoloy 825, Incoloy 800H, C22, C-276, Monel400, Alloy20 itp.
Powierzchnia	Toczący się piasek, lustro, linia włosów, piasek, pędzel, jasny
Typ	Przez CNC lub maszynę do tokarki
rozmiar	M10-64
Czas dostawy	W ciągu 5-30 dni po otrzymaniu przedpłaconych
Uszczelka	owinięty-karton-palelet lub w drewnianej etui
Aplikacja	Ropa naftowa/lotnicza/metalurgia/półprzewodnik/elektrownia

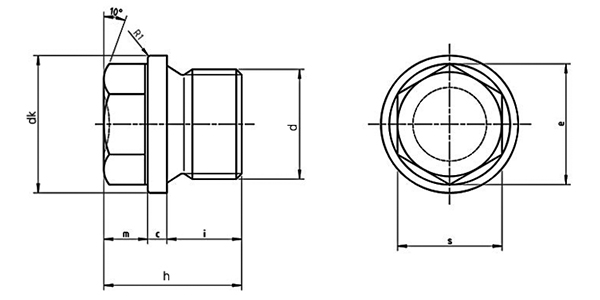

NIć śrubowa			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
D			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
D	NIć rurowa		G 1/8 a	-	G 1/4a#	G 1/4a	-	-	G 3/8A#	G 3/8A	-	-	G 1/2a#	G 1/2a	-	-	-
P	PitCH 1		1	1.5	-	-	1.5	1.5	-	-	1.5	1.5	-	-	1.5	1.5	1.5
	PitCH 2		-	-	-	-	-	-	-	-	-	2*	-	-	-	-	-
c	Min = rozMiar nominalny		3	3	3	3	3	3	3	3	4	4	4	4	4	4	4
	Max		3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5
Dk	Max = rozmiar nominalny		14	17	18	18	19	21	22	22	23	25	26	26	27	29	31
	min		13.57	16.57	17.57	17.57	18.48	20.48	21.48	21.48	22.48	24.48	25.48	25.48	26.48	28.48	30.38
mi	min	DIN 475-1	-	-	-	-	-	18.72	18.72	18.72	18.72	20.88	20.88	20.88	20.88	23.91	-
		Din ISO 272	10.89	14.2	14.2	14.2	14.2	17.59	17.59	17.59	17.59	19.85	19.85	19.85	19.85	22.78	26.17
i	Rozmiar nominalny		8	12	8	12	12	12	8	12	12	14	10	14	14	14	16
	min		7.8	11.8	7.8	11.8	11.8	11.8	7.8	11.8	11.8	13.8	9.8	13.8	13.8	13.8	15.8
	Max		8.2	12.2	8.2	12.2	12.2	12.2	8.2	12.2	12.2	14.2	10.2	14.2	14.2	14.2	16.2
h	≈		17	21	17	21	21	21	17	21	24	26	22	26	26	27	30
m	Rozmiar nominalny		6	6	6	6	6	6	6	6	8	8	8	8	8	9	10
	min		5.76	5.76	5.76	5.76	5.76	5.76	5.76	5.76	7.71	7.71	7.71	7.71	7.71	8.71	9.71
	Max		6.24	6.24	6.24	6.24	6.24	6.24	6.24	6.24	8.29	8.29	8.29	8.29	8.29	9.29	10.29
S	DIN 475-1	Max	-	-	-	-	-	17	17	17	17	19	19	19	19	22	-
		min						16.57	16.57	16.57	16.57	18.48	18.48	18.48	18.48	21.16	-
	Din ISO 272	Max	10	13	13	13	13	16^	16^	16^	16^	18^	18^	18^	18^	21^	24
		min	9.64	12.57	12.57	12.57	12.57	15.57	15.57	15.57	15.57	17.57	17.57	17.57	17.57	20.16	23.16
na 1000 jmiDnoStek ~ Kg			12	20.3	20	23.8	25	35.2	32.2	38.1	48.6	64.5	57.8	66.6	73.4	93.5	120

Nić śrubowa			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
D			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d	Nić rurowa		G 3/4a#	G 3/4a	-	G 1a	-	G 1 1/8A	-	G 1 1/4a	-	G 1 1/2a	-	G 1 3/4a	-	G 2a	-
P	Pitch 1		-	-	1.5	-	1.5	1.5	-	1.5	1.5	1.5	1.5	-	-	-	-
	Pitch 2		-	2	2	2	2	-	2	2	2	2	2	-	2	2	2
c	min = rozmiar nominalny		4	4	4	5	5	5	5	5	5	5	5	5	5	5	5
	Max		4.5	4.5	4.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5
Dk	Max = rozmiar nominalny		32	32	36	39	42	44	46	49	52	55	60	62	64	68	72
	min		31.38	31.38	35.38	38.38	41.38	43.38	45.38	48.38	51.26	54.26	59.26	61.26	63.26	67.26	71.26
e	min	DIN 475-1	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		Din ISO 272	26.17	26.17	26.17	29.56	29.56	29.56	29.56	32.95	32.95	32.95	32.95	32.95	32.95	32.95	32.95
i	Rozmiar nominalny		12	16	16	16	16	16	16	16	16	16	16	20	20	20	20
	min		11.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	19.8	19.8	19.8	19.8
	Max		12.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	20.2	20.2	20.2	20.2
h	≈		26	30	30	32	32	32	32	33	33	33	33	40	40	40	40
m	Rozmiar nominalny		10	10	10	11	11	11	11	12	12	12	12	15	15	15	15
	min		9.71	9.71	9.71	10.65	10.65	10.65	10.65	11.65	11.65	11.65	11.65	14.65	14.65	14.65	14.65
	Max		10.29	10.29	10.29	11.35	11.35	11.35	11.35	12.35	12.35	12.35	12.35	15.35	15.35	15.35	15.35
s	DIN 475-1	Max	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		min	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	Din ISO 272	Max	24	24	24	27	27	27	27	30	30	30	30	36	36	36	36
		min	23.16	23.16	23.16	26.16	26.16	26.16	26.16	29.16	29.16	29.16	29.16	35	35	35	35
na 1000 jednostek $			109	127	148	195	220	238	255	300	340	375	430	572	620	695	774
