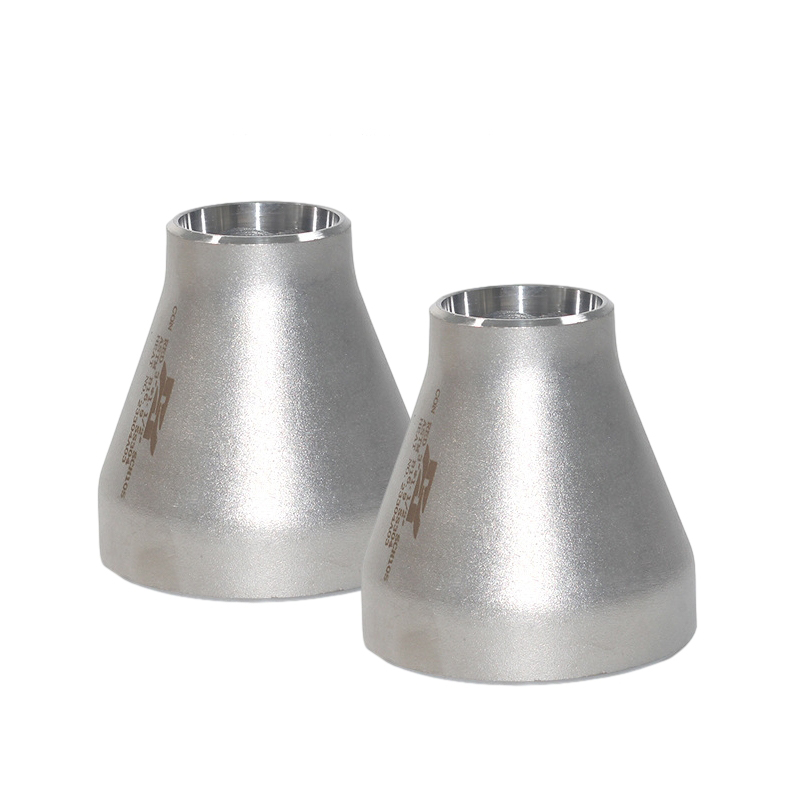

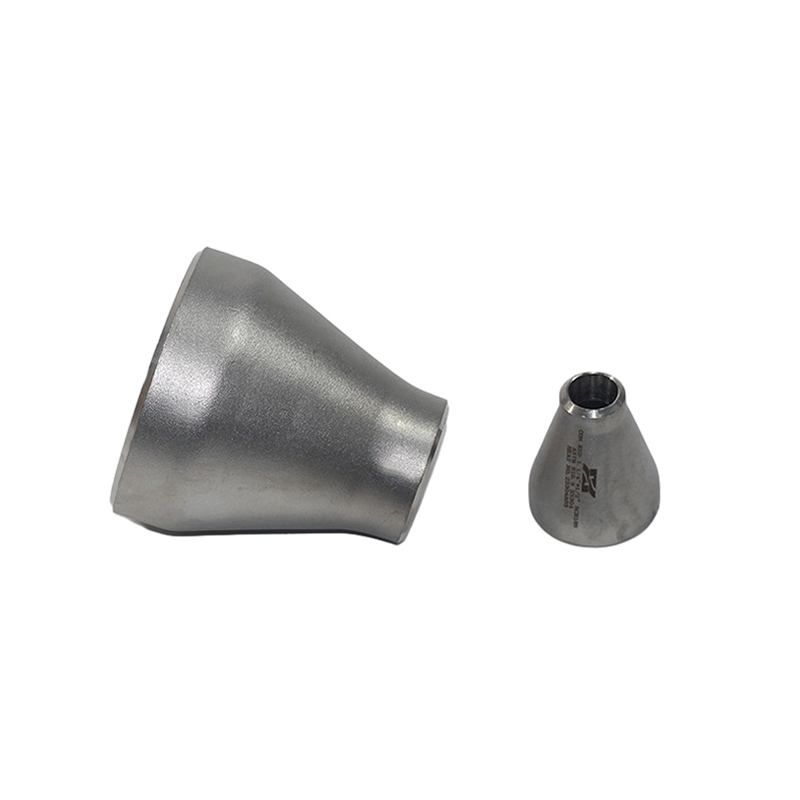

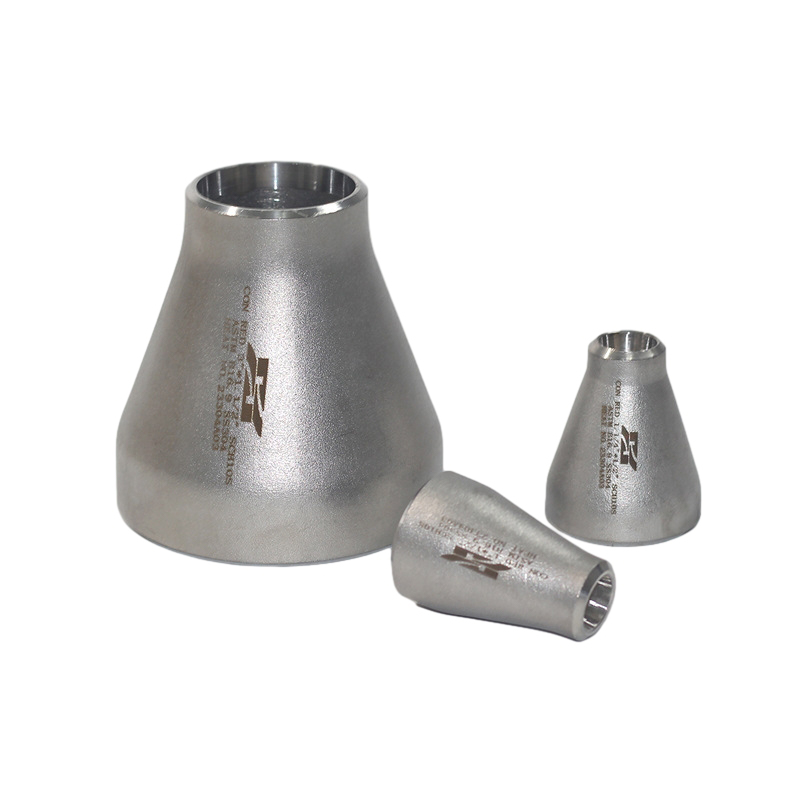

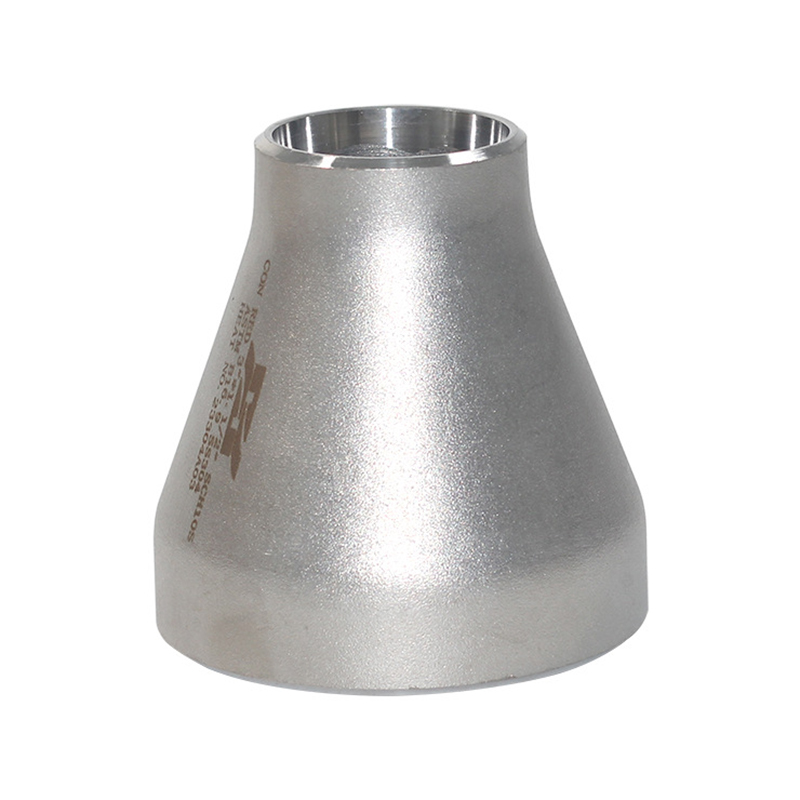

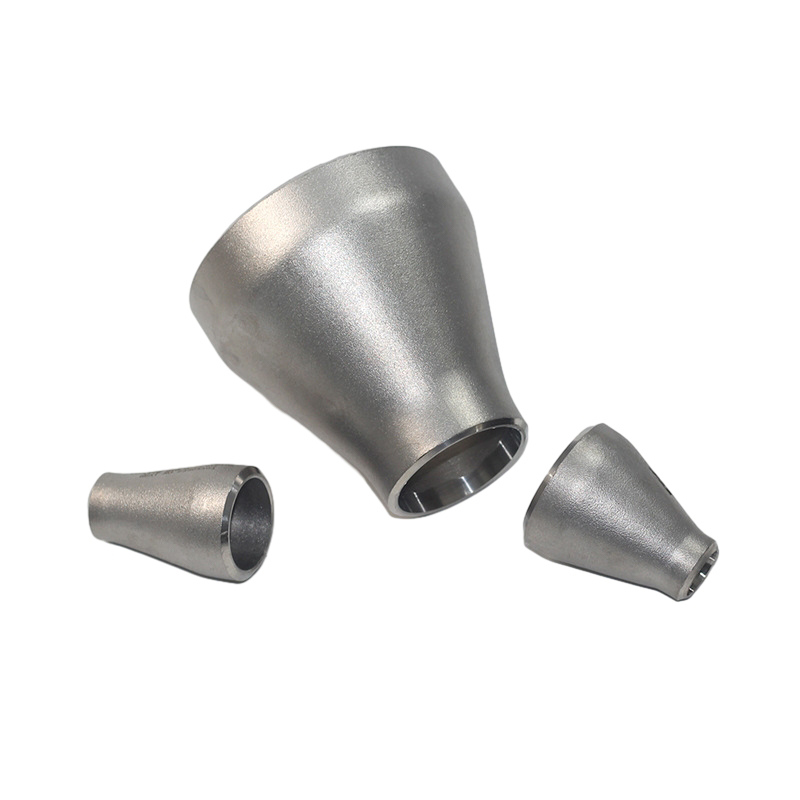

Koncentryczny reduktor rurki ze stali nierdzewnej jest złączem do rury, która składa się z dwóch rur o różnych średnicach, a centralne osie dwóch rur są dokładnie takie same, więc nazywa się on koncentryczny reduktor i jest używany do łączenia rur o różnych rozmiarach.

Koncentryczne reduktory ze stali nierdzewnej składają się z rurki o dużej średnicy zewnętrznej i gładkiej powierzchni zewnętrznej i rurce o małej średnicy. Porty dwóch rur są całkowicie wyrównane i ustalane razem przez spawanie, gniazdo lub połączenia gwintowane. Ta struktura pozwala koncentrycznemu reduktorowi płynne przenoszenie płynu w układzie rurowym i zmniejszenie rezystancji i ciśnienia płynu.

Koncentryczne reduktory są również wykonane ze stali nierdzewnej, na przykład 304 stali nierdzewnej lub 316 stali nierdzewnej. Ponieważ stal nierdzewna ma odporność na korozję i oporność w wysokiej temperaturze, nadaje się do transmisji i kontroli różnych pożywki. Wybór odpowiedniego materiału ze stali nierdzewnej zapewnia trwałość i niezawodność systemu rur.

Koncentryczne wyposażenie rur redukujących są zwykle stosowane w polach inżynieryjnych, takich jak wodoodporność i zwiększona ochrona. Zaletami są stabilne połączenie, dobre uszczelnienie i możliwość wytrzymania dużych prędkości przepływu. Jest często stosowany w dziedzinie inżynierii energii wodnej w budownictwie. Na przykład w systemie drenażu łazienki, aby podłączyć rury drenażowe o różnych średnica

Poprzedni ：Wykute 304 Rurka ze stali nierdzewnej Koncentryczne Reduktory Reduktory
NASTĘPNY:No next article

Wstęp

Koncentryczne reduktory
Przedmiot	Koncentryczne reduktory rurki ze stali nierdzewnej
Standard	ASME/ANSI B16.9, MSS SP-43, DIN 2605, JIS B2313
Tworzywo	304/304L, 316/316L itp
Powierzchnia	Piasek, marynowanie, toczenie piasku itp.
Typ	Proces wykończenia CNC
rozmiar	3/4-18 ”
Czas dostawy	W ciągu 5-30 dni po otrzymaniu przedpłaconych
Uszczelka	Skrzynki lub palety lub zgodnie z wymaganiami klientów
Aplikacja	Ropa naftowa, chemikalia, zasilanie, gaz, metalurgia, budowa statku, budownictwo itp.

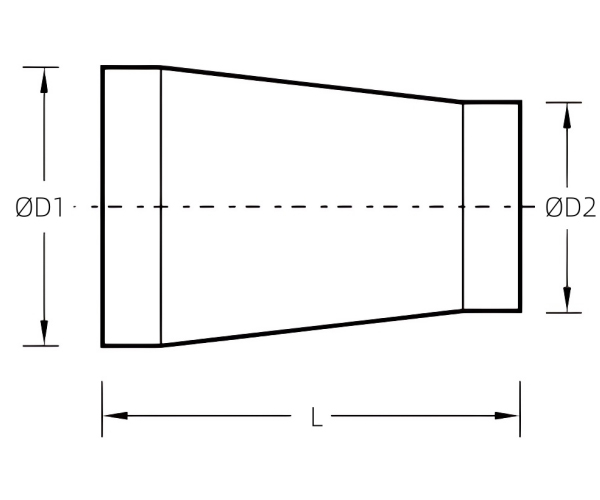

Jednostka: MM

Średnica nominalna	Średnica zewnętrzna	Długość		Średnica nominalna	Średnica zewnętrzna	Długość
W	D1 × D2	L		W	D1 × D2	L
3/4 × 1/2	26,7 × 21,3	38.1		18 × 10	457,2 × 273,1	381.0
3/4 × 3/8	26,7 × 17.1	38.1		20 × 18	508,0 × 457.2	508.0
1 × 3/4	33,4 × 26,7	50.8		20 × 16	508,0 × 406.4
1 × 1/2	33,4 × 21,3	50.8		20 × 14	508,0 × 355,6
1 1/4 × 1	42,2 × 33,4	50.8		20 × 12	508,0 × 323,9
1 1/4 × 3/4	42,2 × 26,7			22 × 20	558,8 × 508,0	508.0
1 1/4 × 1/2	42,2 × 21,3			22 × 18	558,8 × 457.2
1 1/2 × 1 1/4	48,3 × 42,2	63.5		22 × 16	558,8 × 406.4
1 1/2 × 1	48,3 × 33,4			22 × 14	558,8 × 355,6
1 1/2 × 3/4	48,3 × 26,7			24 × 22	609,6 × 558,8	508.0
1 1/2 × 1/2	48,3 × 21,3			24 × 20	609,6 × 508,0
2 × 1 1/2	60,3 × 48,3	76.2		24 × 18	609,6 × 457.2
2 × 1 1/4	60,3 × 42,2			24 × 16	609,6 × 406.4
2 × 1	60,3 × 33,4			26 × 24	660,4 × 609,6	609.6
2 × 3/4	60,3 × 26,7			26 × 22	660,4 × 508,0
2 1/2 × 2	73,0 × 60,3	88.9		26 × 20	660,4 × 457.2
2 1/2 × 1 1/2	73,0 × 48,3			26 × 18	660,4 × 406.4
2 1/2 × 1 1/4	73,0 × 42,2			28 × 24	711,2 × 660.4	609.6
2 1/2 × 1	73,0 × 33,4			28 × 22	711,2 × 609,6
3 × 2 1/2	88,9 × 73,0	88.9		28 × 20	711,2 × 508,8
3 × 2	88,9 × 60,3			28 × 18	711,2 × 457.2
3 × 1 1/2	88,9 × 48,3			30 × 28	762,0 × 711.2	609.6
3 × 1 1/2	88,9 × 48,3			30 × 26	762,0 × 660.4
3 × 1 1/4	88,9 × 42,2			30 × 24	762,0 × 609,6
3 1/3 × 3	101,6 × 88,9	101.6		30 × 20	762,0 × 508,0
3 1/2 × 2 1/2	101,6 × 73,0			32 × 30	812,8 × 762,0	609.6
3 1/2 × 2	101,6 × 60,3			32 × 28	812,8 × 711.2
3 1/2 × 1 1/2	101,6 × 48,3			32 × 26	812,8 × 660.4
3 1/2 × 1 1/4	101,6 × 42,2			32 × 24	812,8 × 609,6
4 × 3 1/2	114,3 × 101.6	101.6		34 × 32	863,6 × 812,8	609.6
4 × 3	114,3 × 88,9			34 × 30	863,6 × 762,0
4 × 2 1/2	114,3 × 73,0			34 × 26	863,6 × 660.4
4 × 2	114,3 × 60,3			34 × 24	863,6 × 609,6
4 × 1 1/2	114,3 × 48,3			36 × 34	914,4 × 863,6	609.6
5 × 4	141,3 × 114,3	127.0		36 × 32	914,4 × 812,8
5 × 3 1/2	141,3 × 101,6			36 × 30	914,4 × 762,0
5 × 3	141,3 × 88,9			36 × 26	914,4 × 660.4
5 × 2 1/2	141,3 × 73,0			36 × 24	914,4 × 609,6
5 × 2	141,3 × 60,3			38 × 36	965.2 × 914.4	609.6
6 × 5	168,3 × 141.3	139.7		38 × 34	965.2 × 863,6
6 × 4	168,3 × 114,3			38 × 32	965.2 × 812,8
6 × 3 1/2	168,3 × 101,6			38 × 30	965.2 × 762,0
6 × 3	168,3 × 88,9			38 × 28	965.2 × 711.2
6 × 2 1/2	168,3 × 73,0			38 × 26	965.2 × 660.4
8 × 6	219,1 × 168,3	152.4		40 × 38	1016,0 × 965.2	609.6
8 × 5	219,1 × 141.3			40 × 36	1016,0 × 914,4
8 × 4	219,1 × 114,3			40 × 34	1016,0 × 863,8
8 × 3 1/2	219,1 × 101,6			40 × 32	1016,0 × 812,8
10 × 8	273,1 × 219.1	177.8		40 × 30	1016,0 × 762,0
10 × 6	273,1 × 168,3			42 × 40	1066,8 × 1016.0	609.6
10 × 5	273,1 × 141.3			42 × 38	1066,8 × 965.2
10 × 4	273,1 × 114,3			42 × 36	1066,8 × 914.4
12 × 10	323,9 × 273,1	203.2		42 × 34	1066,8 × 863,6
12 × 8	323,9 × 219.1			42 × 32	1066,8 × 812,8
12 × 6	323,9 × 168,3			42 × 30	1066,8 × 762,0
12 × 5	323,9 × 141.3			44 × 42	1117,6 × 1066.8	609.6
14 × 12	355,6 × 323,9	330.2		44 × 40	1117,6 × 1016.0
14 × 10	355,6 × 273,1			44 × 38	1117,6 × 965.2
14 × 8	355,6 × 219,1			44 × 36	1117,6 × 914.4
14 × 6	355,6 × 168,3			46 × 44	1168,4 × 1117.6	711.2
16 × 14	406,4 × 355,6	355.6		46 × 42	1168,4 × 1064,8
16 × 12	406,4 × 323,9			46 × 40	1168,4 × 1016.0
16 × 10	406,4 × 273,1		46 × 36	1168,4 × 965.2
16 × 8	406,4 × 219.1		48 × 46	1219,2 × 1168.4	711.2
18 × 16	457,2 × 406.4	381.0	48 × 44	1219.2 × 1117.6
18 × 14	457,2 × 355,6		48 × 42	1219,2 × 1066,8
18 × 12	457,2 × 323,9		48 × 40	1219,2 × 1016,0
