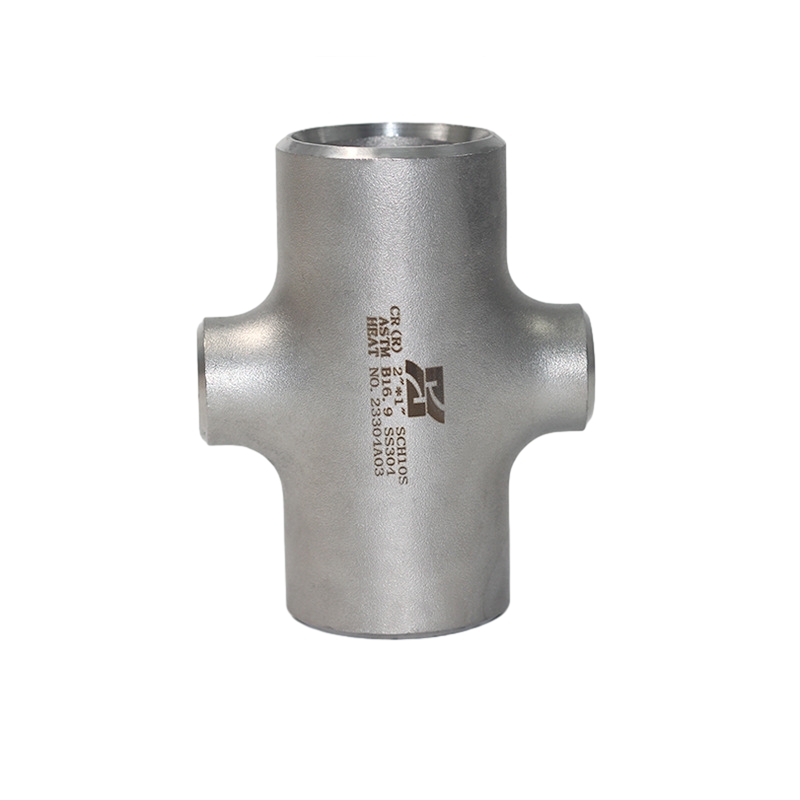

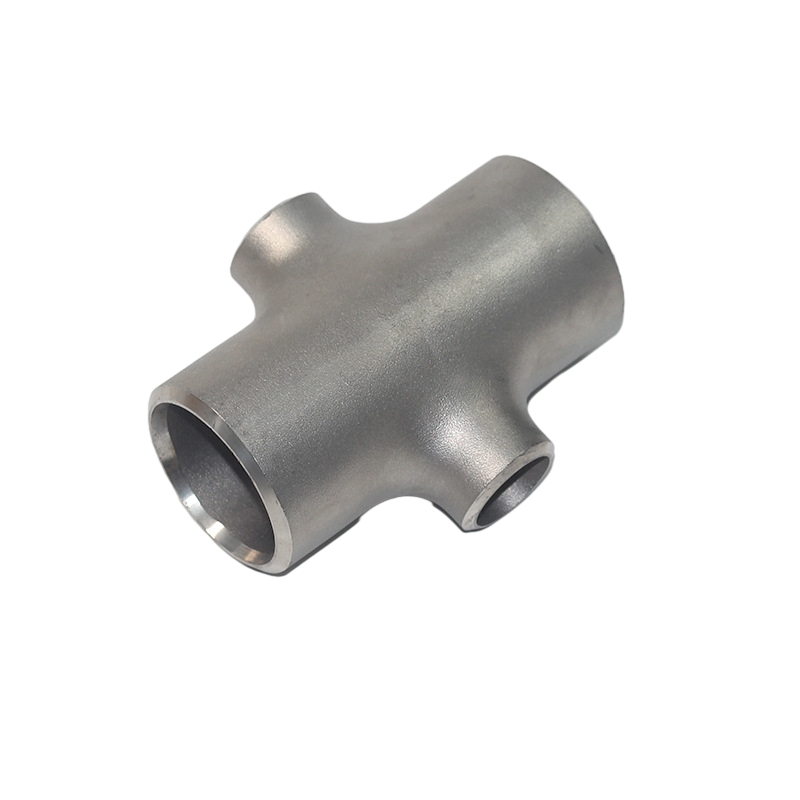

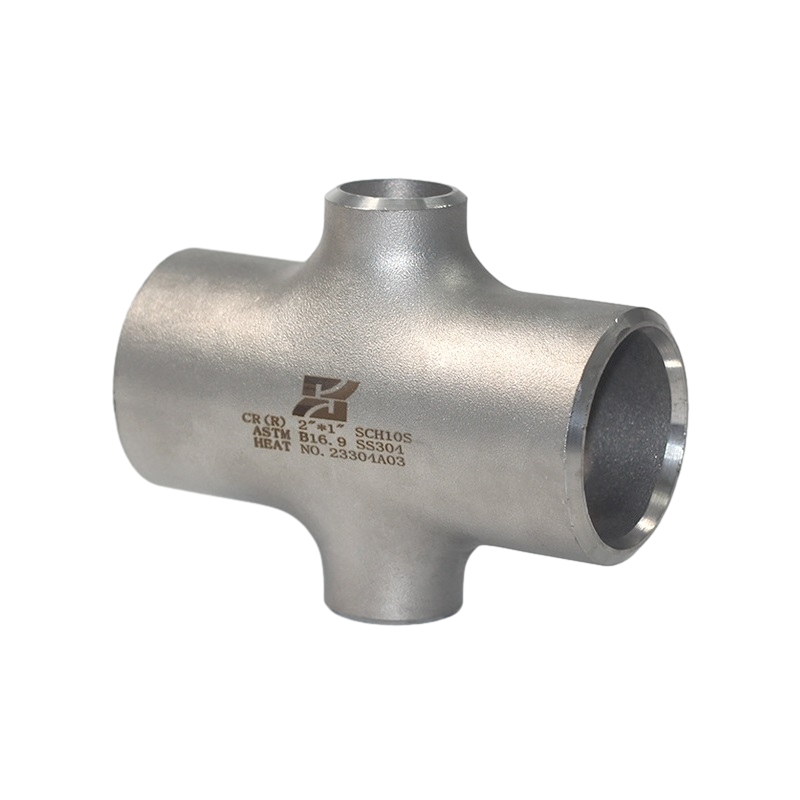

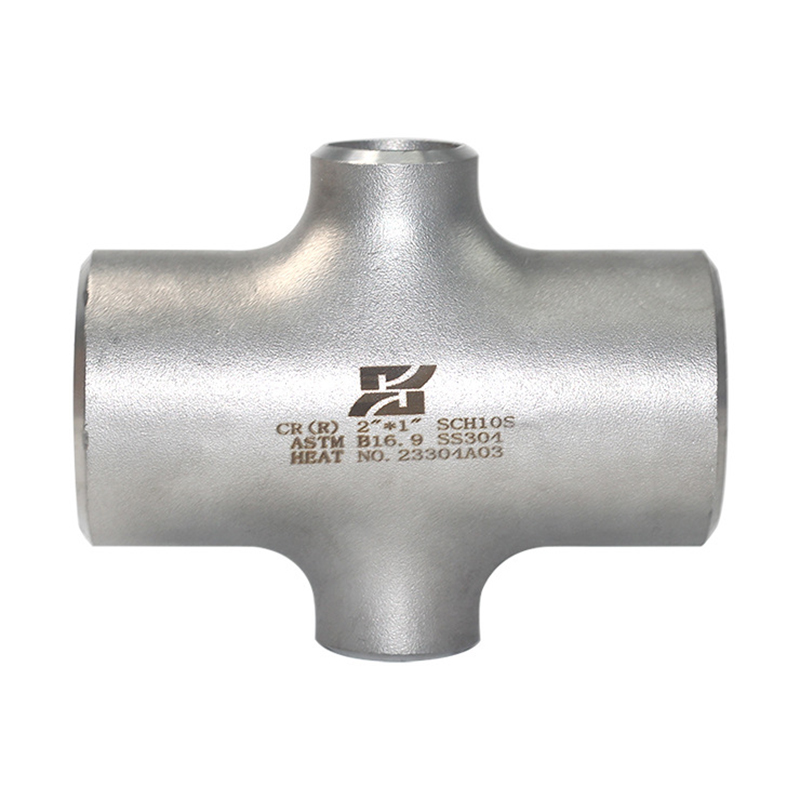

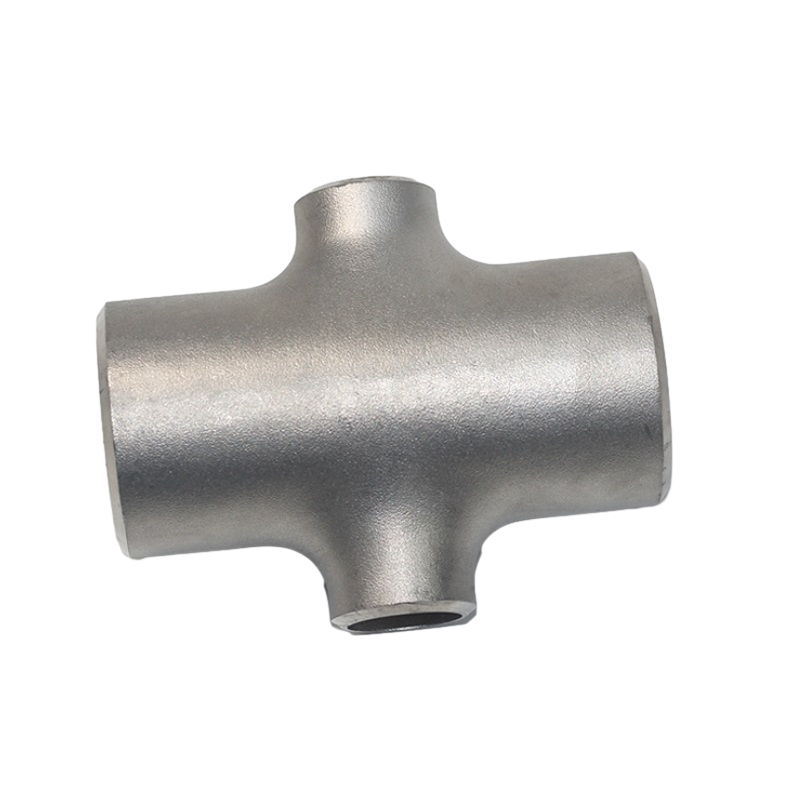

Zmniejszenie metalu krzyżuje się złącze rurowe wykonane z ocynkowanej stali nierdzewnej

Rura krzyżowa to łącznik rury stosowany na skrzyżowaniu czterech rur. Może mieć jeden wlot i trzy sklepy lub może mieć wlot i jeden wylot. Średnice gniazdka i wlotu mogą być takie same lub różne.

Gdy rozmiar rury rozgałęzienia jest mniejszy niż główny rozmiar rury, zwykle nazywamy ją krzyżem redukującym. Osiąga to wymagany przepływ i ciśnienie przez układ rur. Te redukujące dopasowanie rur krzyżowych często mają gniazda spawane rozpuszczalnikiem lub końce kobiet.

Krzyże zmniejszające stal nierdzewną są szeroko stosowane w systemach hydraulicznych. Są to łączniki łączące różne rury i pozwalają na transformację ścieżki. Te redukujące krzyże pomagają płynom poruszać się w bezpieczny sposób.

Zmniejszenie krzyżowych jest mniej powszechne w ogólnych zastosowaniach przemysłowych. Istnieje tylko kilka sytuacji, w których stosuje się zmniejszenie łączników, takich jak zraszacze pożarowe w systemach awaryjnych lub ogrodnictwo, zastosowania domowe itp.

Wstęp

Zmniejszenie krzyża
Przedmiot	Krzyż redukujący stal nierdzewną
Standard	ASME: ANSI B16.9, ANSI B16.28, MSS-SP-43 DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011 EN: EN10253-1, EN10253-2 GB: GB/T12459, GB/T13401, HG/T21635, HG/T21631
Tworzywo	Stal nierdzewna OCR18ni9 klasa, 0cr18ni9ti, 1cr18ni9ti; 304, 304L, 316, 316L, 317, 317L, 321, 321H Podwójna stal nierdzewna ASTM A815-S31803 、 S32750 、 S32760 Super Steel ASTM 904L 、 B366-N08904 、 A403-WP317、317L
Powierzchnia	Gorąco ocynkowane
Typ	Formowanie wybrzuszenia
rozmiar	½ „-48”
Czas dostawy	W ciągu 5-30 dni po otrzymaniu przedpłaconych
Uszczelka	Pakowanie zwykle w sklejce z każdym produktem dobrze wypełnionym filmami.
Aplikacja	Wytwarzanie energii, petrochemikalia, budowa statku, produkcja papieru, chemikalia, farmaceutyka i wytwarzanie.

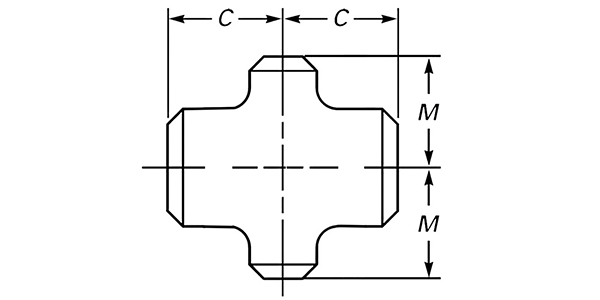

Nominalny rozmiar rury		O.D. w Bevel		Centre do końca
NPS		Uruchomić	Wylot	Uruchom c	Outlet m
½	¼	0.84	0.54	1.00	1.00
½	3/8	0.84	0.68	1.00	1.00
¾	3/8	1.05	0.68	1.12	1.12
¾	½	1.05	0.84	1.12	1.12
1	½	1.32	0.84	1.50	1.50
1	¾	1.32	1.05	1.50	1.50
1¼	½	1.66	0.84	1.88	1.88
1¼	¾	1.66	1.05	1.88	1.88
1¼	1	1.66	1.32	1.88	1.88
1½	½	1.90	0.84	2.25	2.25
1½	¾	1.90	1.05	2.25	2.25
1½	1	1.90	1.66	2.25	2.25
1½	1¼	1.90	1.66	2.25	2.25
2	¾	2.38	1.05	2.50	1.75
2	1	2.38	1.32	2.50	2.00
2	1¼	2.38	1.66	2.50	2.25
2	1½	2.38	1.90	2.50	2.38
2½	1	2.88	1.32	3.00	2.25
2½	1¼	2.88	1.66	3.00	2.50
2½	1½	2.88	1.90	3.00	2.62
2½	2	2.88	2.38	3.00	2.75
3	1¼	3.50	1.66	3.38	2.75
3	1½	3.50	1.90	3.38	2.88
3	2	3.50	2.38	3.38	3.00
3	2½	3.50	2.88	3.38	3.25
3½	1½	4.00	1.90	3.75	3.12
3½	2	4.00	2.38	3.75	3.25
3½	2½	4.00	2.88	3.75	3.50
3½	3	4.00	3.50	3.75	3.62
4	1½	4.50	1.90	4.12	3.38
4	2	4.50	2.38	4.12	3.50
4	2½	4.50	2.88	4.12	3.75
4	3	4.50	3.50	4.12	3.88
4	3½	4.50	4.00	4.12	4.00
5	2	5.56	2.38	4.88	4.12
5	2½	5.56	2.88	4.88	4.25
5	3	5.56	3.50	4.88	4.38
5	3½	5.56	4.00	4.88	4.50
5	4	5.56	4.50	4.88	4.62
6	2½	6.62	2.88	5.62	4.75
6	3	6.62	3.50	5.62	4.88
6	3½	6.62	4.00	5.62	5.00
6	4	6.62	4.50	5.62	5.12
6	5	6.62	5.56	5.62	5.38
8	3½	8.62	4.00	7.00	6.00
8	4	8.62	4.50	7.00	6.12
8	5	8.62	5.56	7.00	6.38
8	6	8.62	6.62	7.00	6.62
10	4	10.75	4.50	8.50	7.25
10	5	10.75	5.56	8.50	7.50
10	6	10.75	6.62	8.50	7.62
10	8	10.75	8.62	8.50	8.00
12	5	12.75	5.56	10.00	8.50
12	6	12.75	6.62	10.00	8.62
12	8	12.75	8.62	10.00	9.00
12	10	12.75	10.75	10.00	9.50
14	6	14.00	6.62	11.00	9.38
14	8	14.00	8.62	11.00	9.75
14	10	14.00	10.75	11.00	10.12
14	12	14.00	12.75	11.00	10.62
16	6	16.00	6.62	12.00	10.38
16	8	16.00	8.62	12.00	10.75
16	10	16.00	10.75	12.00	11.12
16	12	16.00	12.75	12.00	11.62
16	14	16.00	14.00	12.00	12.00
18	8	18.00	8.62	13.50	11.75
18	10	18.00	10.75	13.50	12.12
18	12	18.00	12.75	13.50	12.62
18	14	18.00	14.00	13.50	13.00
18	16	18.00	16.00	13.50	13.00
20	8	20.00	8.62	15.00	12.75
20	10	20.00	10.75	15.00	13.12
20	12	20.00	12.75	15.00	13.62
20	14	20.00	14.00	15.00	14.00
20	16	20.00	16.00	15.00	14.00
20	18	20.00	18.00	15.00	14.50
22	10	22.00	10.75	16.50	14.12
22	12	22.00	12.75	16.50	14.62
22	14	22.00	14.00	16.50	15.00
22	16	22.00	16.00	16.50	15.00
22	18	22.00	18.00	16.50	15.50
22	20	22.00	20.00	16.50	16.00
24	10	24.00	10.75	17.00	15.12
24	12	24.00	12.75	17.00	15.62
24	14	24.00	14.00	17.00	16.00
24	16	24.00	16.00	17.00	16.00
24	18	24.00	18.00	17.00	16.50
24	20	24.00	20.00	17.00	17.00
24	22	24.00	22.00	17.00	17.00
26	12	26.00	12.75	19.50	16.62
26	14	26.00	14.00	19.50	17.00
26	16	26.00	16.00	19.50	17.00
26	18	26.00	18.00	19.50	17.50
26	20	26.00	20.00	19.50	18.00
26	22	26.00	22.00	19.50	18.50
26	24	26.00	24.00	19.50	19.00
28	12	28.00	12.75	20.50	17.62
28	14	28.00	14.00	20.50	18.00
28	16	28.00	16.00	20.50	18.00
28	18	28.00	18.00	20.50	18.50
28	20	28.00	20.00	20.50	19.00
28	22	28.00	22.00	20.50	19.50
28	24	28.00	24.00	20.50	20.00
28	26	28.00	26.00	20.50	20.50
30	10	30.00	10.75	22.00	18.12
30	12	30.00	12.75	22.00	18.62
30	14	30.00	14.00	22.00	19.00
30	16	30.00	16.00	22.00	19.00
30	18	30.00	18.00	22.00	19.50
30	20	30.00	20.00	22.00	20.00
30	22	30.00	22.00	22.00	20.50
30	24	30.00	24.00	22.00	21.00
30	26	30.00	26.00	22.00	21.50
30	28	30.00	28.00	22.00	21.50
32	14	32.00	14.00	23.50	20.00
32	16	32.00	16.00	23.50	20.00
32	18	32.00	18.00	23.50	20.50
32	20	32.00	20.00	23.50	21.00
32	22	32.00	22.00	23.50	21.50
32	24	32.00	24.00	23.50	22.00
32	26	32.00	26.00	23.50	22.50
32	28	32.00	28.00	23.50	22.50
32	30	32.00	30.00	23.50	23.00
34	16	34.00	16.00	25.00	21.00
34	18	34.00	18.00	25.00	21.50
34	20	34.00	20.00	25.00	22.00
34	22	34.00	22.00	25.00	22.50
34	24	34.00	24.00	25.00	23.00
34	26	34.00	26.00	25.00	23.50
34	28	34.00	28.00	25.00	23.50
34	30	34.00	30.00	25.00	24.00
34	32	34.00	32.00	25.00	24.50
36	16	36.00	16.00	26.50	22.00
36	18	36.00	18.00	26.50	22.50
36	20	36.00	20.00	26.50	23.00
36	22	36.00	22.00	26.50	23.50
36	24	36.00	24.00	26.50	24.00
36	26	36.00	26.00	26.50	24.50
36	28	36.00	28.00	26.50	24.50
36	30	36.00	30.00	26.50	25.00
36	32	36.00	32.00	26.50	25.50
36	34	36.00	34.00	26.50	26.00
38	18	38.00	18.00	28.00	23.50
38	20	38.00	20.00	28.00	24.00
38	22	38.00	22.00	28.00	24.50
38	24	38.00	24.00	28.00	25.00
38	26	38.00	26.00	28.00	25.50
38	28	38.00	28.00	28.00	25.50
38	30	38.00	30.00	28.00	26.50
38	32	38.00	32.00	28.00	27.00
38	34	38.00	34.00	28.00	27.50
38	36	38.00	36.00	28.00	28.00
40	18	40.00	18.00	29.50	24.50
40	20	40.00	20.00	29.50	25.00
40	22	40.00	22.00	29.50	25.50
40	24	40.00	24.00	29.50	26.00
40	26	40.00	26.00	29.50	26.50
40	28	40.00	28.00	29.50	26.50
40	30	40.00	30.00	29.50	27.50
40	32	40.00	32.00	29.50	28.00
40	34	40.00	34.00	29.50	28.50
40	36	40.00	36.00	29.50	29.00
40	38	40.00	38.00	29.50	29.50
42	16	42.00	16.00	30.00	25.00
42	18	42.00	18.00	30.00	25.50
42	20	42.00	20.00	30.00	26.00
42	22	42.00	22.00	30.00	26.00
42	24	42.00	24.00	30.00	26.00
42	26	42.00	26.00	30.00	27.50
42	28	42.00	28.00	30.00	27.50
42	30	42.00	30.00	30.00	28.00
42	32	42.00	32.00	30.00	28.00
42	34	42.00	34.00	30.00	28.00
42	36	42.00	36.00	30.00	28.00
42	38	42.00	38.00	30.00	28.00
42	40	42.00	40.00	30.00	28.00
44	20	44.00	20.00	32.00	27.00
44	22	44.00	22.00	32.00	27.00
44	24	44.00	24.00	32.00	27.50
44	26	44.00	26.00	32.00	27.50
44	28	44.00	28.00	32.00	27.50
44	30	44.00	30.00	32.00	28.00
44	32	44.00	32.00	32.00	28.00
44	34	44.00	34.00	32.00	28.50
44	36	44.00	36.00	32.00	28.50
44	38	44.00	38.00	32.00	29.00
44	40	44.00	40.00	32.00	29.50
44	42	44.00	42.00	32.00	30.00
46	22	46.00	22.00	33.50	28.50
46	24	46.00	24.00	33.50	28.50
46	26	46.00	26.00	33.50	29.00
46	28	46.00	28.00	33.50	29.00
46	30	46.00	30.00	33.50	29.00
46	32	46.00	32.00	33.50	29.50
46	34	46.00	34.00	33.50	29.50
46	36	46.00	36.00	33.50	30.00
46	38	46.00	38.00	33.50	30.00
46	40	46.00	40.00	33.50	30.50
46	42	46.00	42.00	33.50	31.00
46	44	46.00	44.00	33.50	31.50
48	22	48.00	22.00	35.00	29.00
48	24	48.00	24.00	35.00	29.00
48	26	48.00	26.00	35.00	30.00
48	28	48.00	28.00	35.00	30.00
48	30	48.00	30.00	35.00	30.00
48	32	48.00	32.00	35.00	31.00
48	34	48.00	34.00	35.00	31.00
48	36	48.00	36.00	35.00	31.00
48	38	48.00	38.00	35.00	32.00
48	40	48.00	40.00	35.00	32.00
48	42	48.00	42.00	35.00	32.00
48	44	48.00	44.00	35.00	33.00
48	46	48.00	46.00	35.00	33.00
