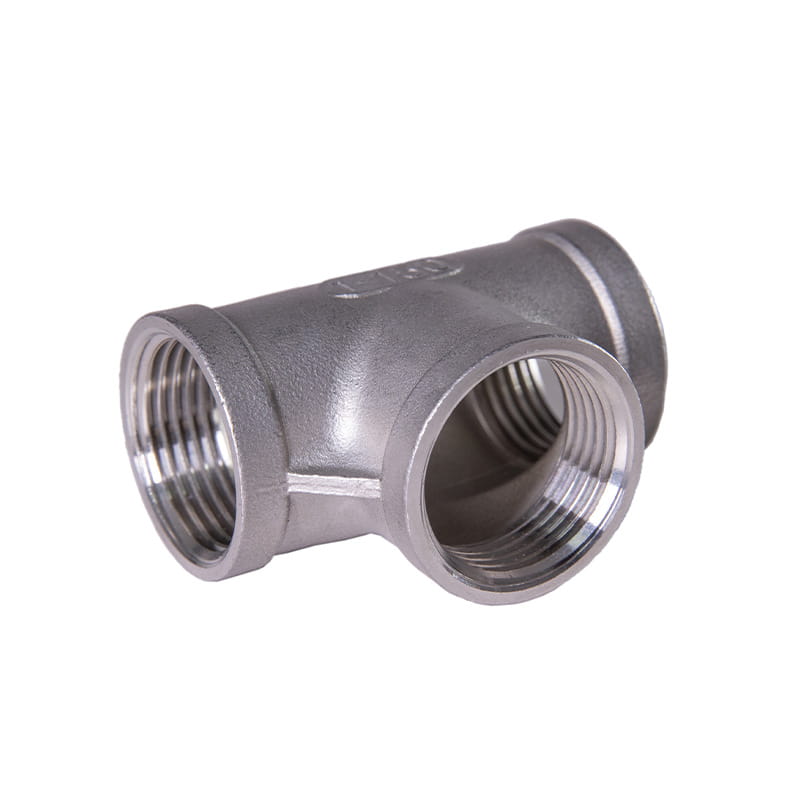

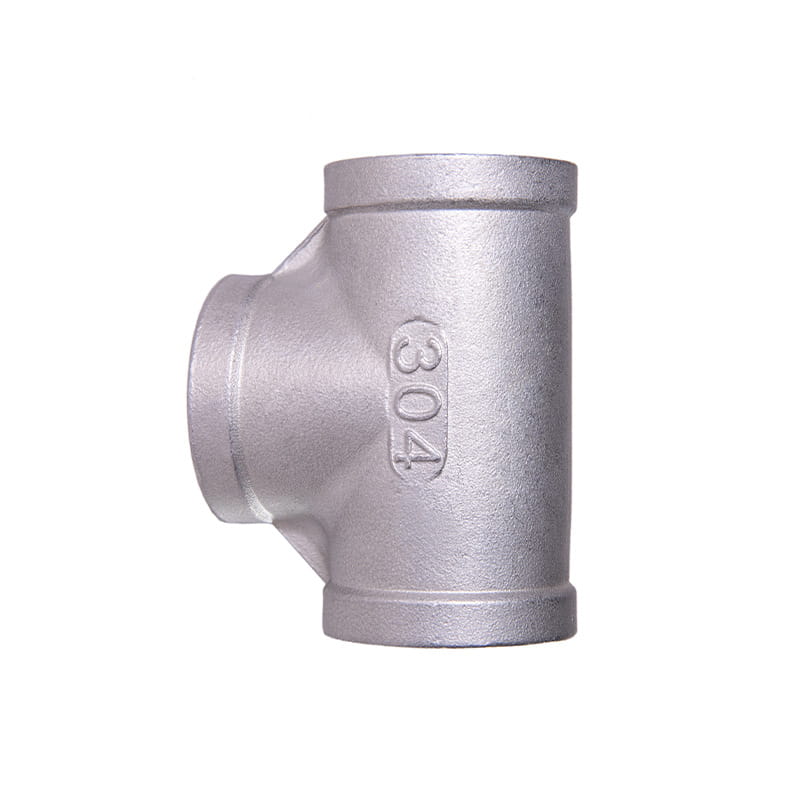

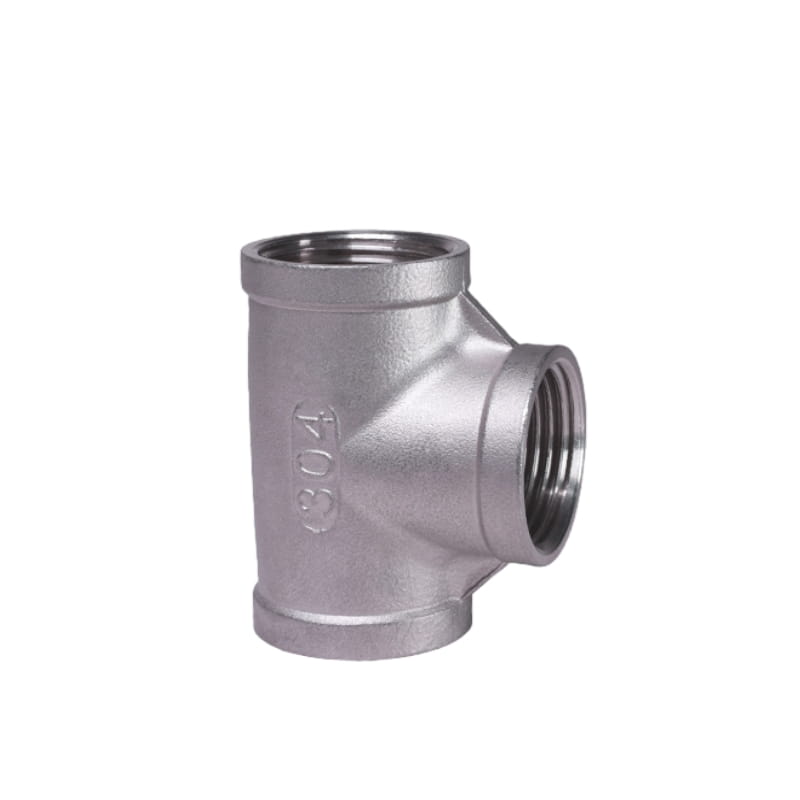

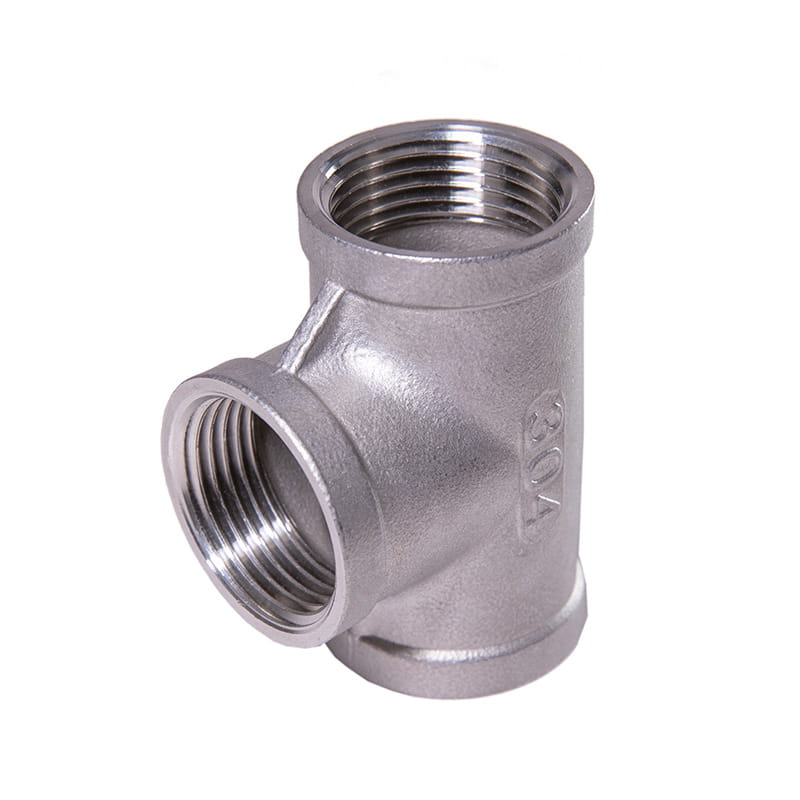

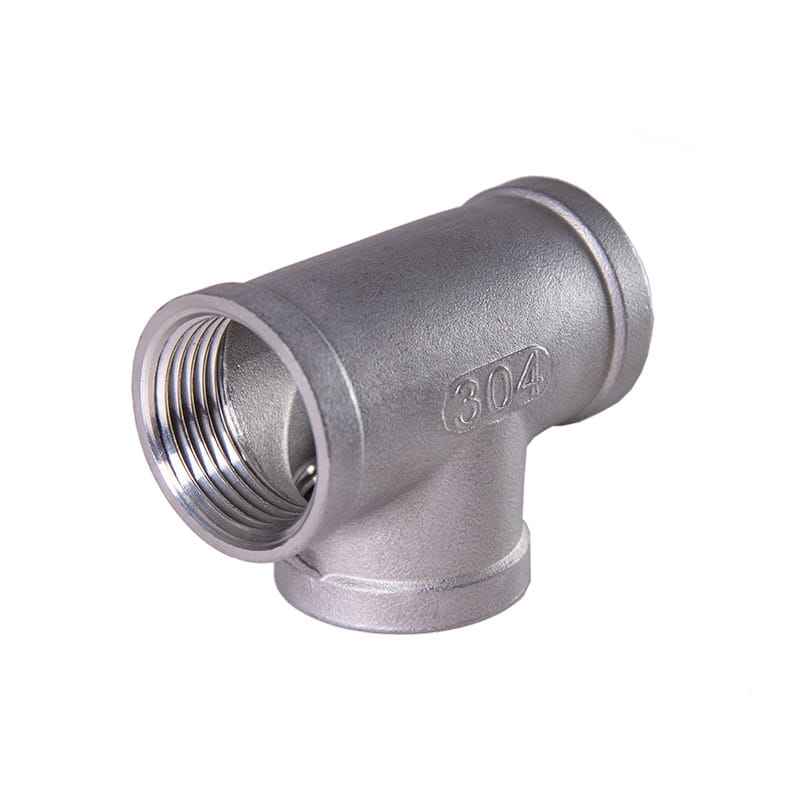

Nie ma potrzeby spawania żeńskich gwintów SS TEE FITTINGS

Standard

GB/T-3287, BS EN-10242, ASME B16.4, ASME B16.3

Tworzywo

SS201, SS304/CF8, SS316/CF8M

Powierzchnia

Sandblasting, walcowanie piasku, czyszczenie kwasu

Typ

Odlew

rozmiar

1/8 "-4", jako wymagania klientów

Czas dostawy

W ciągu 5-30 dni po otrzymaniu przedpłaconych

Uszczelka

Każdy z nich jest w woreczku poli i małym pudełku, a następnie w drewnianej obudowie eksportu

Aplikacja

Ropa naftowa, chemikalia, zasilanie, gaz, woda, rurociąg, wymiennik ciepła, budowa statku, budowa, rurociąg wysokiego i niskiego ciśnienia itp.

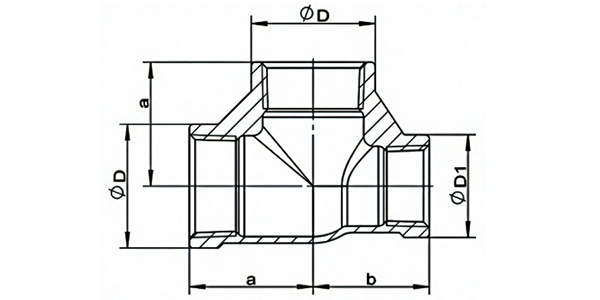

RozmiAr

Dn

Ød

Ød1

a

B

¾ „× ¾” × ½ ”

20 × 20 × 15

32.0

26.5

32.0

30.0

1 "× 1 " × ½ "

25 × 25 × 15

39.5

26.5

37.0

33.0

1 "× 1" × ¾ "

25 × 25 × 20

39.5

32.0

37.0

35.00

Rozmiar wątku (IN)

Dn

Wątek zewnętrzny

(Rzeczywisty pomiar)

Wątek wewnętrzny

(Rzeczywisty pomiar)

1/8 "

6

9.7

8.7

1/4 "

8

13

11.5

3/8 "

10

16.6

15.3

1/2 "

15

21

18.5

3/4 "

20

26.6

24.3

1"

25

33.1

30

1 1/4 "

32

42.1

38

1 1/2 "

40

47.5

45

2 "

50

59

56.3

2 1/2 "

65

74

72.2

3 "

80

86

84.7

4 "

100

112

110
